ฮ—2000A型电脑高速分切机

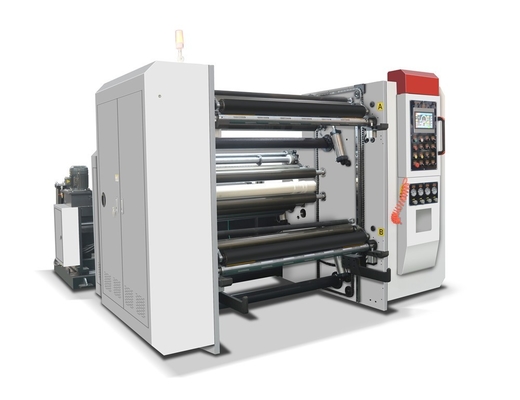

ฮ—2000A เครื่องตัดความเร็วสูงด้วยคอมพิวเตอร์

一,用途:เหมาะสำหรับ :

本机适用于多种卷筒包装纸张/无纺布/PET/PVC多种卷筒包装材料的分切.如各类纸张30-400g/m²(双胶纸, 纸袋纸, 白板纸, 特种纸, 淋膜纸等), 纸塑复合材料, 无纺布材料, 复合材料等

เครื่องนี้เหมาะสำหรับกระดาษจำนวนมาก เช่น 30-400g/m2²,กระดาษและฟิล์มเคลือบ PET/PVC ฯลฯ เครื่องตัดม้วนจัมโบ้ที่ดีที่สุด

二,性能及特点:ลักษณะ:

1. 该机采用伺服电机三电机同步控制,自动锥度张力,中心表面卷取方式；

เครื่องใช้เซอร์โวสามมอเตอร์ซิงโครไนซ์ควบคุม, ความตึงเทปอัตโนมัติ, กึ่งกลางและพื้นผิวกรอกลับด้วยกัน；

2,本机采用变频调速,保持加速中平稳运转；

เครื่องใช้ความถี่ปรับความเร็วให้ทำงานได้อย่างเสถียรเมื่อเร่งความเร็ว；

3,自动计米,自动停机,报警等功能；

ปริมาณตัวนับอัตโนมัติ, ความยาวคงที่อัตโนมัติ, หยุดเครื่องจักรอัตโนมัติเมื่อมีสัญญาณเตือน, ฟังก์ชั่นควบคุมความตึงอัตโนมัติ ฯลฯ

4,收卷采用A,B气胀轴结构,装卸操作方便；

ม้วนป้อนใช้เพลาอากาศใช้ 3 # (แกนหลอดกระดาษ 76 มม.)

5,放卷采用光电式纠边方式；

การกรอกลับใช้วิธีการควบคุมตำแหน่งขอบควบคุมตาแมว

6,圆刀纵切废边自动排放装置；可选配全自动调刀

มีดวงกลมกรีดขอบม้วนเสีย และพัดลมปล่อยออกอัตโนมัติ

7,无轴液压式放卷配置.

ส่วนคลี่คลายของเพลาไฮดรอลิกอัตโนมัติ

• 技术参数:หน่วยคลี่คลาย:

四,机器配置:การกำหนดค่าเครื่อง:

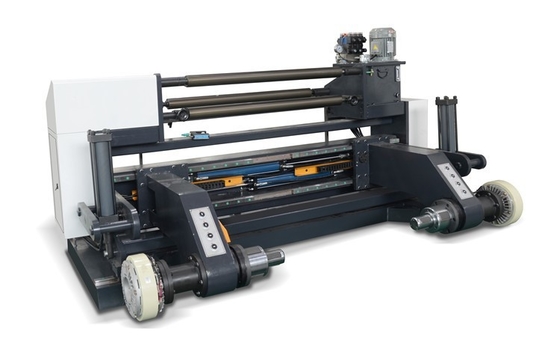

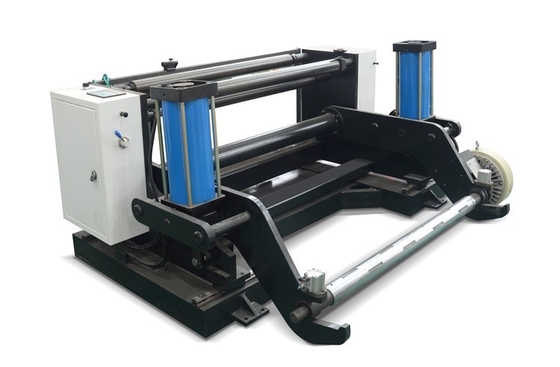

1.放卷部分:放卷配置自动式液压无轴上料放卷结构

1. 机架采用50#优质钢板结构.左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统,纠偏采用中国产 1套
3. 张力控制:张力采用磁粉控制20kg 2只
4. 放卷轴采用3英寸和6英寸通用结构 2只

1. การคลี่คลาย: ส่วนการคลี่คลายใช้ความเพลาของไฮดรอลิก

1. ชั้นวางเครื่องจักรใช้โครงสร้างเหล็กเคลื่อนที่ไปรอบ ๆ โดยใช้เส้นนำเชิงเส้น

(2) ย้ายไปรอบ ๆ ใช้ระบบแก้ไขแบบคงที่ EPC ใช้ประเทศจีน

(3) การควบคุมแรงดึง: แรงดึงใช้การควบคุมเบรก 20 กก. 2 ชุด

(4) แกนคลี่คลายใช้ 3-6 นิ้ว 2pes

2.主机部分:机架采用优质喷塑钢板结构

1)驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 主电机采用中国产上海丹马伺服电机11KW
3. 变频器采用国产宏远品牌11kw

2. วิศวกรหลัก (ประเภทแรงเสียดทานพื้นผิว): ชั้นวางใช้โครงสร้างการหล่อคุณภาพสูง

1) ไดรเวอร์และกลไกขับเคลื่อน:

(1) การม้วนกว้านใช้มอเตอร์และอัตราทดรอบรวมกัน

(2) มอเตอร์ใช้เซอร์โวมอเตอร์ (11KW) 1 ชุด

(3) ตัวแปลงความถี่ใช้แบรนด์จีน farwind 11kw

2)牵引装置:

1. 结构型式:主动牵引气动压紧方式
2. 驱动方式:主电机带动主传动轴,主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2) อุปกรณ์ลากจูง:

1. ประเภทโครงสร้าง: ทางลูกกลิ้งกดลมแบบแอ็คทีฟ
2. ทางคนขับ: มอเตอร์ขับเคลื่อนหลักม้วนแกนขับหลัก, ลูกกลิ้งลากหลักขับเคลื่อนเพลาหลัก
3. วิธีกดใช้การควบคุมด้วยลม

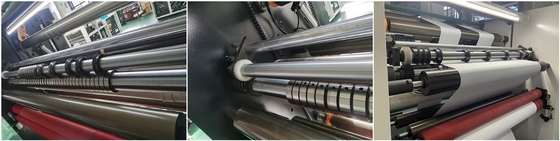

3)分切装置:

1. 采用圆刀分切装置结构.全自动调刀为选配结构
2. 圆刀采用上海,可任意手动调节 10付
3. ความกว้าง: ±0.2 มม

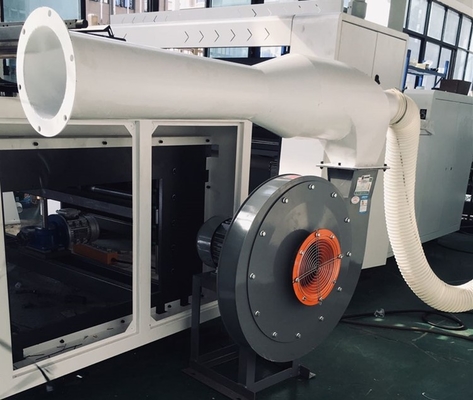

4. 废边排出系统采用高压风机3KW

3) อุปกรณ์ตัด:

1. ใช้โครงสร้างอุปกรณ์ตัดมีดแบบวงกลมต้องเลือกมีดปรับอัตโนมัติ
2. มีดกลมใช้เซี่ยงไฮ้ ปรับได้อย่างอิสระ 10 ชิ้น
3. ความแม่นยำในการตัด: ± 0.2 มม
4. ระบบระบายของเสียใช้พัดลมแรงดันสูง 3KW

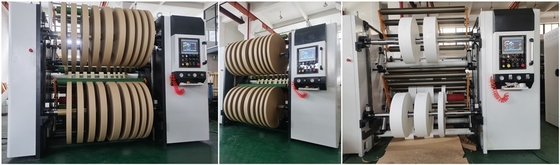

3.收卷装置

结构方式:双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴(3英寸规格和6英寸规格) 各2条
2. 收卷电机采用中国产上海丹马伺服电机 11KW
3. 变频器采用国产宏远11KW 2套
4. 传动方式:采用齿轮传动独立控制方式 2套
5. 收卷最大直径:φ1000mm,
6. 收卷上轴,下料采用自动卸料装置形式 1套

3. อุปกรณ์กรอกลับ:

วิธีโครงสร้าง: ใช้การกรอกลับอากาศสองครั้ง

1. ม้วนเก็บลม ใช้เพลาลม Spline (สเป็ค 3 นิ้ว และ 6 นิ้ว) 4 ชิ้น
2. มอเตอร์ใช้ยี่ห้อจีน servo11KW 2 ชิ้น
3. อินเวอร์เตอร์ใช้การควบคุมเวกเตอร์ 11KW 2 ชิ้น
4. คนขับ: เกียร์ควบคุมอิสระ 2 ชุด

(5) เส้นผ่านศูนย์กลางการกรอกลับสูงสุด: 1,000 มม

(6) สอง Rewinding Shaft ใช้อุปกรณ์ขนถ่ายประเภทมอเตอร์อัตโนมัติ 1 ชุด

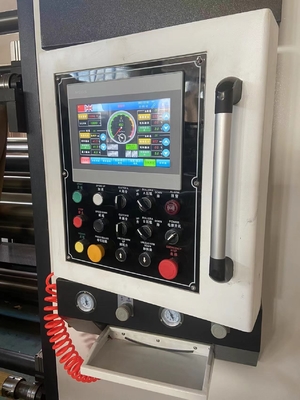

5.控制部分:วิธีควบคุม:

采用连体式控制柜和配电箱集中控制 1套

1. 该机的控制系统大致可分为主机速度控制,放卷张力控制,收卷张力调节,自动计米等由PLC集控制,触摸屏采用台湾威纶,PLC采用德国西门子；
2. 触摸屏采用10寸,可推拉式结构
3. PLC计长；报警停车；自动定长
4. 可以予设分切长度停机

6.配套设施:(用户自行负责,不在厂家标配范围.有220v电压时,厂家只提供变压器转换)

1. 电源:三相四线空气开关:电压380 50Hz
2. 气源:空压机 6个气压

เป็นกล่องควบคุมไฟฟ้าและจ่ายไฟพร้อมกันที่ตัวเครื่อง 1 ชุด

1. ระบบควบคุมของเครื่องจักรรวมถึงการควบคุมความเร็วของวิศวกรหลัก, การควบคุมความตึงแบบคลาย, การควบคุมความตึงแบบย้อนกลับ, การนับมิเตอร์อัตโนมัติ ฯลฯ ควบคุมโดย PLC, หน้าจอสัมผัสใช้ WEINVIEW ไต้หวัน, PLC ใช้ซีเมนส์เยอรมนีและการควบคุมอื่น ๆ (แบบแรงดันไฮดรอลิก)
2. หน้าจอสัมผัสใช้โครงสร้างแบบกดดึงขนาด 10 นิ้ว
3. PLC ตัวนับมิเตอร์อัตโนมัติ, หยุดอัตโนมัติเมื่อปลุก, ความยาวคงที่อัตโนมัติ
4. สามารถหยุดอัตโนมัติเมื่อถึงการตั้งค่าเมตร

6.อุปกรณ์เสริม :( ผู้ซื้อรับผิดชอบ)

1. แหล่งจ่ายไฟ: สวิตช์ 3 เฟส 4 สาย;22V 50Hz
2. อากาศ: เครื่องอัดอากาศ
