เครื่อง Slitting Rewinder ที่มีประสิทธิภาพสูงสำหรับการทำให้วัสดุแบตเตอรี่แห้งและการกู้คืนตัวทำละลายอินทรีย์

วิศวกรรมการอบแห้งวัสดุแบตเตอรี่และการกู้คืนตัวทำละลายอินทรีย์

ภาพรวมโครงการ:

ด้วยการพัฒนาอย่างรวดเร็วของพลังงานใหม่และวัสดุใหม่ๆ ทั่วโลก วัสดุแบตเตอรี่ชนิดใหม่ในด้านของแบตเตอรี่ที่มีการเคลือบผิวอย่างแพร่หลายก็กลายเป็นสาขาที่เกิดขึ้นใหม่ ซึ่งจะพัฒนาอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา และกระบวนการผลิตก็ต้องการการปฏิวัติอย่างมาก อุปกรณ์เสริมให้เสร็จสมบูรณ์ และอุปกรณ์พิเศษสำหรับวัสดุแบตเตอรี่ที่เราพัฒนาขึ้นก็ออกมาเช่นกัน

ในมุมมองของลักษณะที่เกี่ยวข้องของวัสดุแบตเตอรี่ (แม่เหล็กไฟฟ้า) (ลิเธียมเหล็กฟอสเฟต วัสดุ ternary ฯลฯ) บริษัทของเราได้พัฒนาหน่วยทำแห้งสุญญากาศไดนามิกแบบหมุนกรวยคู่ SZG, หน่วยทำแห้งสุญญากาศคงที่แบบคงที่ทรงสี่เหลี่ยม FZG ของซีรีส์การทำให้แห้งหลักสองชุดของ อุปกรณ์และอุปกรณ์กู้คืนที่มีประสิทธิภาพสำหรับการกู้คืนปริมาณ หลังจากการใช้งานจริงของลูกค้าจำนวนมาก ข้อมูลการใช้งานที่เพียงพอพิสูจน์ได้: อุปกรณ์สามารถตอบสนองความต้องการการอบแห้งของผลิตภัณฑ์ได้อย่างเต็มที่ คุณภาพมีเสถียรภาพ และประสิทธิภาพของตัวทำละลายนั้นยอดเยี่ยม และ ประสิทธิภาพการกู้คืนสูงมาก
ระบบประกอบด้วยระบบทำความร้อน ระบบหมุนเวียนความร้อนปานกลาง ระบบทำให้แห้ง ระบบกรองฝุ่น ระบบนำตัวทำละลายกลับคืน และระบบสุญญากาศ

กระบวนการทางเทคนิค (ผังงาน): โทรติดต่อโดยละเอียด

หลักการทำงาน:

วัตถุดิบจะถูกปั๊มไปยังส่วนหลักของการอบแห้งของโฮสต์การอบแห้งผ่านปั๊มขนส่ง ในเวลาเดียวกัน สื่อความร้อนจะถูกส่งไปยังแซนวิชความร้อนของเครื่องอบแห้งผ่านปั๊มไปป์ไลน์ วัตถุดิบจะถูกทำให้ร้อนผ่านผนังเครื่องอบแห้ง เพื่อให้ได้ความร้อน และน้ำค่อยๆ ถูกดึงออกไปภายใต้การทำงานของระบบสุญญากาศเพื่อให้บรรลุวัตถุประสงค์ของการทำให้แห้งในวัตถุดิบใกล้กับขั้นตอนการทำให้แห้ง เพื่อป้องกันไม่ให้ส่วนหนึ่งของผงถูกปั๊มสุญญากาศสูบออก การออกแบบจึงใช้คอลเลกชันถุงกรองแบบพิเศษตัวทำละลายอินทรีย์ที่มีอยู่ในวัตถุดิบถูกควบแน่นผ่านการควบแน่นรองคอนเดนเซอร์พิเศษ เพื่อให้อัตราการกู้คืนโดยรวมสูงถึงกว่า 95%

ข้อดี:

กระบวนการทำให้แห้งจะดำเนินการภายใต้สภาวะแรงดันลบ ดังนั้นแม้ว่าจะมีตัวกลางตัวทำละลายอินทรีย์ แต่กระบวนการนี้ยังคงปลอดภัยมาก และความเร็วในการทำให้แห้งนั้นรวดเร็ว เวลาในการทำให้แห้งของผลิตภัณฑ์แต่ละชุดคือประมาณ 4 ชั่วโมงกระบวนการทำให้แห้งจะดำเนินการภายใต้สภาวะแรงดันที่ลดลง และอุณหภูมิการทำให้แห้งที่ตั้งไว้ค่อนข้างต่ำ ปั๊มสุญญากาศจะทำงานอย่างต่อเนื่องเสมอ ดังนั้นคุณภาพของผลิตภัณฑ์จึงคงที่ระบบได้รับการออกแบบด้วยถุงกรองแบบพิเศษ ดังนั้นจึงไม่มีฝุ่นฟุ้งกระจายอุปกรณ์ควบแน่นทุติยภูมิถูกทำให้เย็นลงในพื้นที่ขนาดใหญ่ และอัตราการกู้คืนตัวทำละลายสูงอุปกรณ์ทำความร้อนสามารถอุ่นด้วยน้ำร้อน ไอน้ำ และน้ำมันนำความร้อน ถุงกรองแบบพิเศษถอดประกอบและล้างได้ง่ายส่วนประกอบการส่งผ่านหน่วยทั้งชุดมีขนาดเล็ก และไม่ทำงานภายใต้สภาวะโหลดสูง ดังนั้นหน่วยจึงมีอายุการใช้งานยาวนาน

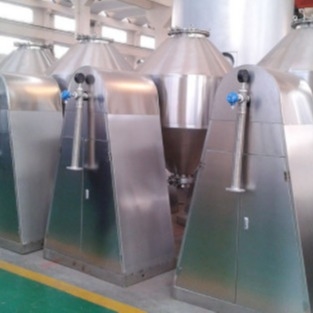

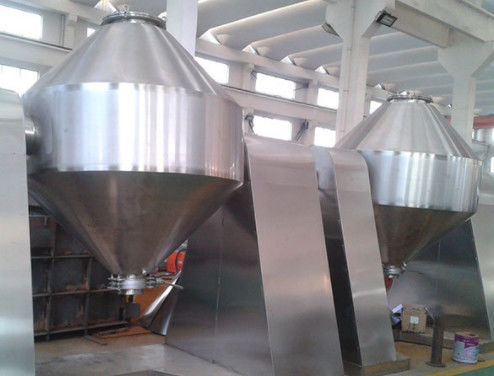

คุณสมบัติของเครื่องเป่าสุญญากาศแบบโรตารี่แบบกรวยคู่:

เครื่องทำแห้งสุญญากาศแบบโรตารี่แบบกรวยคู่เป็นเครื่องอบผ้ารูปแบบใหม่ที่ผสมผสานการทำแห้งแบบผสมเข้าด้วยกันคอนเดนเซอร์ ปั๊มสุญญากาศ และเครื่องอบผ้าเข้าชุดกันเพื่อสร้างอุปกรณ์ทำแห้งแบบสุญญากาศ(หากไม่จำเป็นต้องนำตัวทำละลายกลับคืน ไม่สามารถใช้คอนเดนเซอร์ได้) การออกแบบเครื่องจักรขั้นสูง โครงสร้างภายในเรียบง่าย ทำความสะอาดง่าย วัสดุสามารถระบายออกได้ และการใช้งานก็ง่ายสามารถลดความเข้มของแรงงานและปรับปรุงสภาพแวดล้อมในการทำงานในเวลาเดียวกันเนื่องจากวัสดุยังหมุนเมื่อคอนเทนเนอร์หมุน แต่ไม่มีการสะสมของวัสดุบนผนัง ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงและอัตราการอบแห้งสูง ซึ่งไม่เพียงช่วยประหยัดพลังงาน แต่ยังรวมถึงวัสดุด้วย แห้งอย่างสม่ำเสมอและเต็มที่ และคุณภาพดีสามารถใช้กันอย่างแพร่หลายในอุตสาหกรรมยา, เคมี, อาหาร, สีย้อมและอุตสาหกรรมอื่น ๆ

เครื่องเป่าสุญญากาศแบบหมุนทรงกรวยคู่เป็นถังหมุนแบบทรงกรวยคู่ ถังในสถานะสุญญากาศ เข้าไปในเสื้อในน้ำมันถ่ายเทความร้อนหรือน้ำร้อนเพื่อให้ความร้อน ความร้อนผ่านผนังถังและสัมผัสกับวัสดุที่เปียกไอน้ำหรือก๊าซอื่นๆ ที่ระเหยหลังจากความชื้นดูดซับความร้อนจะถูกสูบออกไปทางท่อไอเสียสุญญากาศผ่านปั๊มสุญญากาศเนื่องจากตัวถังอยู่ในสถานะสุญญากาศ และการหมุนของถังทำให้วัสดุขึ้นและลงอย่างต่อเนื่อง ทั้งภายในและภายนอก ดังนั้นจึงช่วยเร่งความเร็วในการอบแห้งของวัสดุ ปรับปรุงอัตราการอบแห้ง และบรรลุวัตถุประสงค์ของการอบแห้งแบบสม่ำเสมอ .
