เครื่องตัดแรงดึงอัตโนมัติสำหรับ PET / BOPP 300 เมตร/นาที

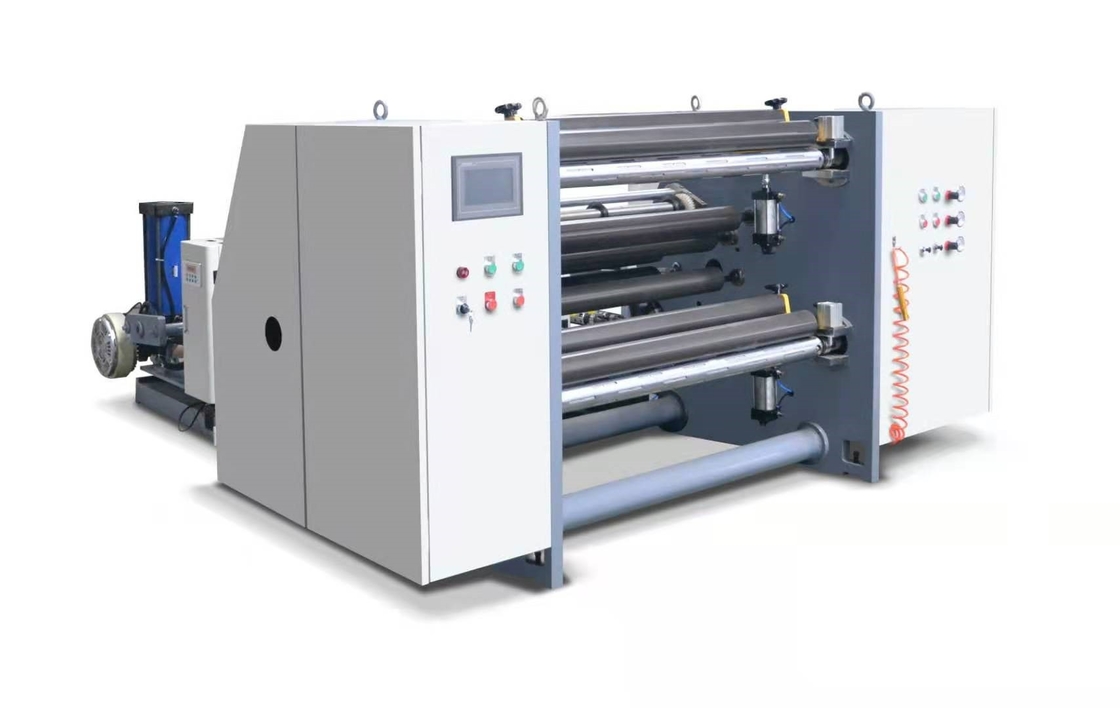

ภาพใหญ่ : เครื่องตัดแรงดึงอัตโนมัติสำหรับ PET / BOPP 300 เมตร/นาที

รายละเอียดสินค้า:

สถานที่กำเนิด:	เครื่องจักร Wenzhou Ruian Haijing
ชื่อแบรนด์:	HJ
ได้รับการรับรอง:	Ce
หมายเลขรุ่น:	เอชเจ-1600ดี

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 หอคอย
ราคา:	50000dollars
รายละเอียดการบรรจุ:	บรรจุภัณฑ์คอนเทนเนอร์
เวลาการส่งมอบ:	สี่สัปดาห์
เงื่อนไขการชำระเงิน:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต:	1หอ/30วัน

ติดต่อ

เครื่องตัดแรงดึงอัตโนมัติสำหรับ PET / BOPP 300 เมตร/นาที

ลักษณะ

ประเภทวัสดุ:	PET、BOPP、BOF、PE、OPP\roll เช่น วัสดุที่มีกาวในตัว กระดาษ ผ้าไม่ทอ คอมโพสิตการพิมพ์ ฯลฯ	ความหนาของวัสดุ:	0.012-0.5mm (membrane); 0.012-0.5 มม. (เมมเบรน); 30-450g (paper) 30-450g (กร
ความกว้างสูงสุดของวัตถุดิบ:	1400มม	ความกว้างของการตัด:	10-1600มม
แกนม้วนท่อ:	หลอดกระดาษ3"	เส้นผ่านศูนย์กลางสูงสุดของขดลวด:	600มม
ความเร็วสูงสุด:	300เมตร/นาที	ความเร็วในการตัด:	10-300 เมตร/นาที
พลังงานทั้งหมดของแหล่งจ่ายไฟ:	18.5KW	น้ำหนักรวม:	4800กก
ขนาดโดยรวม:	ความยาว 3200 ความกว้าง 3100 และความสูง 1500 มม
แสงสูง:	เครื่องตัดแรงดึงอัตโนมัติ , เครื่องตัดแรงดึงสำหรับ PET , เครื่องตัดแรงดึง 1650 มม

HJ-D1600- III เครื่องตัดแรงตึงอัตโนมัติสามเซอร์โว

1 ตัวบ่งชี้พารามิเตอร์:

1. ประเภทวัสดุ: PET, BOPP, BOF, PE, OPP และวัสดุรีดอื่น ๆ

2. ความหนาของวัสดุ: 0.012-0.5 มม. (ฟิล์ม);30-450g (กระดาษ)

3. เส้นผ่านศูนย์กลางสูงสุดของวัตถุดิบ: 1400 มม

4.แกนหลอดวัตถุดิบ : หลอดกระดาษ 3"

5. ความกว้างสูงสุดของวัตถุดิบ: 1600 มม

6. ความกว้างของผิวม้วน: 1650 มม

7. ความกว้างของการตัด: 10-1600 มม

8. แกนม้วนหลอด: หลอดกระดาษ 3 ";

9. เส้นผ่านศูนย์กลางสูงสุดของขดลวด: 600 มม

10. จังหวะการแก้ไขความเบี่ยงเบนรวม: 150 มม

11. ความเร็วสูงสุด: 300 เมตร/นาที

12. ความเร็วในการตัด: 10-300 เมตร/นาที

13. แหล่งจ่ายไฟทั้งหมด: 18.5KW

14. น้ำหนักรวม: ประมาณ 4800KG

15. ขนาดภายนอก: ยาว 3200 กว้าง 3100 และสูง 1500 มม.

การกำหนดค่าการสำรองข้อมูล:

ชื่อชิ้นส่วน	ข้อมูลจำเพาะและรุ่น	ตัวเลข	ยี่ห้อ
45#โครงเหล็ก	แผ่นผนังหนา 40 มม	1 คู่
เพลาสลิป 3 นิ้ว		2 ชิ้น
แกนเหล็กลูกกลิ้งดึงหลัก	φ120*1650มม	1ชิ้นส่วน
ลูกกลิ้งยางโพลียูรีเทนหลัก	φ120*1650มม	1ชิ้นส่วน
ลูกกลิ้งนำทางอลูมินาแบบแข็ง	Φ75*1650มม	13 ชิ้น
เซอร์โวที่คดเคี้ยว	5.5KW	2ชุด	แผนกความงาม
เซอร์โวแรงฉุด	5.5KW	1ชุด	แผนกความงาม
ขับ	5.5กิโลวัตต์	3หน่วย	เซินเจิ้น Hongyuan
พัดลมเป่าขอบเสีย	1.1KW	1หน่วย	อู๋ซี
การแบก		1ชุด	ชม
ส่วนประกอบนิวเมติก		1ชุด
อัลตราโซนิกการแก้ไขความเบี่ยงเบน		1 ชุด	ค้างคาว

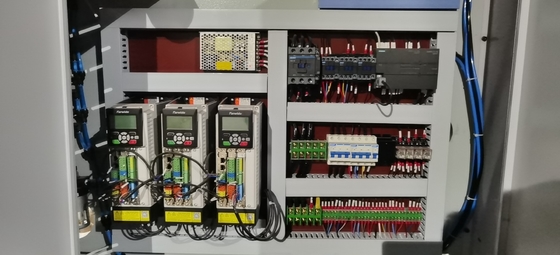

ตัวควบคุมที่ตั้งโปรแกรมได้ของ Master PLC	CPU224XP	1 ชิ้น	ซีเมนส์

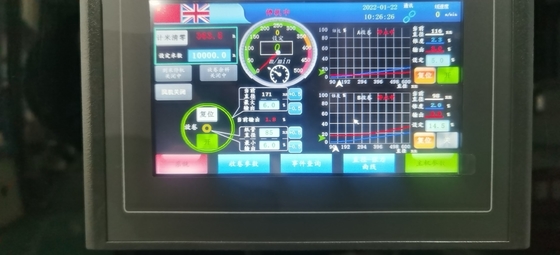

หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว	TPC1061Ti	1 ชิ้น	ปักกิ่ง คุนหลุน ถงซื่อ
สวิตช์ความใกล้ชิด		1 ชิ้น	ออมรอนของญี่ปุ่น
อุปกรณ์ไฟฟ้าแรงต่ำ		1 ชุด	ชไนเดอร์
สลับแหล่งจ่ายไฟ	S100-24	1 ชิ้น	หมายถึงดี

3 คำอธิบายการทำงานของแต่ละส่วน:

1. แผนกคลี่คลาย:

1. การคลี่คลายใช้ชั้นวางอาหารแบบใช้ลมแบบไร้เพลาซึ่งสะดวกสำหรับการใช้งานคนเดียวใช้รูปแบบเพลาเป่าลมแบบพิเศษ ไม่ทำให้ผนังด้านในของแกนท่อเสียหาย

2. มีสามโหมดสำหรับการสลับแรงคลายได้อย่างอิสระ: เซ็นเซอร์ความดันโหมดควบคุมแรงตึงคงที่อัตโนมัติแบบวงปิด, โหมดควบคุมแรงตึงคงที่อัตโนมัติแบบลูปเปิดฟรีและเซ็นเซอร์แรงตึงแบบแมนนวล

3. เส้นผ่านศูนย์กลางการคลายจะถูกตรวจพบโดยอัตโนมัติโดยสวิตช์ความใกล้เคียงที่เพลาส่งกำลังที่คลายออก โดยไม่จำเป็นต้องป้อนความหนาของวัสดุเส้นผ่านศูนย์กลางการคลายที่เหลือสามารถตั้งค่าให้ช้าลงและหยุดโดยอัตโนมัติ ทำให้สะดวกในการรับขดลวดถัดไป

4. มีกลไกสำหรับปรับการคลายและการขันขอบด้วยตนเอง โดยมีช่วงการปรับ ± 10 มม.

5. ระบบแก้ไขความเบี่ยงเบนอัตโนมัติจะแก้ไขขอบของฟิล์มหรือกระดาษโดยอัตโนมัติ

ครั้งที่สองฝ่ายฉุด:

1. ลูกกลิ้งลากขับเคลื่อนด้วยเซอร์โวมอเตอร์ 5.5KW

สาม.อุปกรณ์รีไซเคิลของเสีย:

ใช้พัดลมเป่าของเสียและวัสดุเหลือใช้ และลูกค้าจะจัดเตรียมกล่องตาข่ายสำหรับเก็บ

4. กลไกการม้วน: (การปล่อยผลิตภัณฑ์สำเร็จรูปด้านซ้ายหรือขวาจะกำหนดโดยลูกค้าเมื่อสั่งซื้อ)

1. ใช้ทั้งแกนบนและล่างเพื่อม้วนวัสดุที่ตัดอย่างอิสระ

2. มีเซอร์โวมอเตอร์ 5.5KW หนึ่งตัวพร้อมเพลาขยายแบบนิวแมติกสำหรับเพลาที่คดเคี้ยวบนและล่างความตึงของขดลวดจะถูกควบคุมโดย PLC โดยอัตโนมัติตามเส้นผ่านศูนย์กลางของขดลวดปัจจุบัน ดังนั้นจึงไม่มีปัจจัยความหนาของวัสดุเมื่อมีการตัดสลิตหลายช่องพื้นผิวปลายคอยล์ทั้งหมดแบนราบ และความเรียบของพื้นผิวแผ่นดิสก์นั้นสามารถเลือกได้อย่างอิสระโดยลูกกลิ้งแรงดันลมและลูกกลิ้งแรงดันด้วยตัวเองสำหรับการตัดสามารถควบคุมความแน่นของชั้นในและชั้นนอกของขดลวดสำเร็จรูปได้ ซึ่งเป็นวิธีการม้วนแบบเกลียวเมื่อเส้นผ่านศูนย์กลางขดลวดเพิ่มขึ้นอย่างต่อเนื่อง PLC จะควบคุมความเร็วของเซอร์โวมอเตอร์ที่ม้วนโดยอัตโนมัติให้ลดลง

6. มีดกรีดใช้มีดกลมสำหรับกรีด (6 คู่) พร้อมมีดลมเสริม (ชิ้นละ 320 หยวน)
