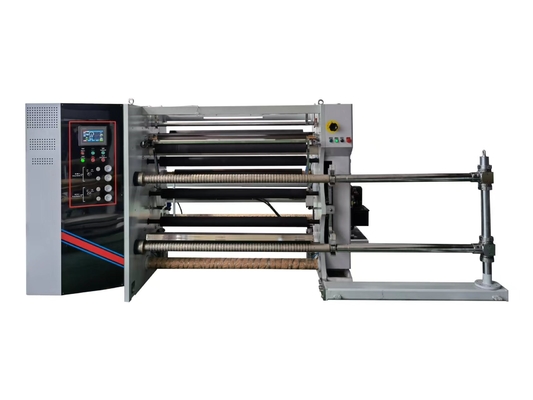

HJ-C1600-III เครื่องตัด Rewinder อัตโนมัติเต็มรูปแบบพร้อม Servo PET BOPP ไม่ทอสามตัว

ภาพใหญ่ : HJ-C1600-III เครื่องตัด Rewinder อัตโนมัติเต็มรูปแบบพร้อม Servo PET BOPP ไม่ทอสามตัว

รายละเอียดสินค้า:

สถานที่กำเนิด:	เครื่องจักร Wenzhou Ruian Haijing
ชื่อแบรนด์:	HJ
ได้รับการรับรอง:	Ce
หมายเลขรุ่น:	HJ-1600C-III

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 หอคอย
ราคา:	20000dollars
รายละเอียดการบรรจุ:	บรรจุภัณฑ์คอนเทนเนอร์
เวลาการส่งมอบ:	สี่สัปดาห์
เงื่อนไขการชำระเงิน:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต:	1หอ/30วัน

ติดต่อ

HJ-C1600-III เครื่องตัด Rewinder อัตโนมัติเต็มรูปแบบพร้อม Servo PET BOPP ไม่ทอสามตัว

ลักษณะ

ประเภทวัสดุ:	PET、BOPP、BOF、PE、OPP วัสดุม้วนเช่นกาว กระดาษ ผ้าไม่ทอ คอมโพสิตการพิมพ์ ฯลฯ	ความหนาของวัสดุ:	0.012-0.5 มม. (เมมเบรน);0-450g (กระดาษ)
ความกว้างสูงสุดของวัตถุดิบ:	1600มม	ความกว้างของพื้นผิวม้วน:	1650มม
ความกว้างของการตัด:	20-1600มม	แกนม้วนท่อ:	หลอดกระดาษ 3" ใช้สลิป 2 อันจาก Duluo
เส้นผ่านศูนย์กลางสูงสุดของขดลวด:	1000มม	ความเร็วสูงสุด:	350 เมตร/นาที
ความเร็วในการตัด:	10-350 เมตร/นาที	พลังงานทั้งหมดของแหล่งจ่ายไฟ:	23KW
น้ำหนักรวม:	4800กก	ขนาดโดยรวม:	ยาว 2414 กว้าง 3890 สูง 2120 มม
แสงสูง:	เครื่องตัด Rewinder พร้อมเซอร์โวสามตัว , เครื่องตัด Rewinder HJ-C1600-III , เครื่องตัด Rewinder อัตโนมัติ 1600 มม.

HJ-C1600- III เครื่องตัดแรงตึงอัตโนมัติสามเซอร์โว

1 ตัวบ่งชี้พารามิเตอร์:

1. ประเภทวัสดุ: PET, BOPP, BOF, PE, OPP/กาวในตัว, กระดาษ, ผ้าไม่ทอ, คอมโพสิตการพิมพ์และวัสดุอื่น ๆ เช่นม้วน

2. ความหนาของวัสดุ: 0.012-0.5 มม. (ฟิล์ม);20-450g (กระดาษ)

3. ความกว้างสูงสุดของวัตถุดิบ: 1600 มม

4. ความกว้างของผิวม้วน: 1650 มม

5. ความกว้างของการตัด: 20-1600 มม

6. แกนม้วนท่อ: ท่อกระดาษ 3" ใช้เพลาเป่าลม Duluo 2 อัน

7. เส้นผ่านศูนย์กลางสูงสุดของขดลวด: 800 มม

8. ความเร็วสูงสุด: 350 เมตร/นาที

9. ความเร็วในการตัด: 10-350 เมตร/นาที

10. แหล่งจ่ายไฟทั้งหมด: 23KW

11. น้ำหนักรวม: ประมาณ 4800KG

12. ขนาดภายนอก: ยาว 2414 กว้าง 3890 สูง 2120 มม.

การกำหนดค่าการสำรองข้อมูล:

ชื่อชิ้นส่วน	ข้อมูลจำเพาะและรุ่น	ตัวเลข	ยี่ห้อ
45#โครงเหล็ก	แผ่นผนังหนา 40 มม	1 คู่
เพลาสลิป 3 นิ้ว	ชุบหลัว	2 ชิ้น
คันลากหลัก	φ100*1650มม	1ชิ้นส่วน
ลูกกลิ้งยางโพลียูรีเทนหลัก	φ100*1650มม	7ชิ้นส่วน
ลูกกลิ้งนำทางอลูมินาแบบแข็ง	Φ90*1650มม	6 ชิ้น
เซอร์โวที่คดเคี้ยว	7.5KW	2ชุด	แผนกความงาม
เซอร์โวแรงฉุด	7.5KW	1ชุด	แผนกความงาม
ขับ	7.5กิโลวัตต์	3หน่วย	เซินเจิ้น Hongyuan
พัดลมเป่าขอบเสีย	1.5KW	1หน่วย	อู๋ซี
การแบก		1ชุด	ชม
ส่วนประกอบนิวเมติก		1ชุด
ตัดโดยใช้มีดตรง		6 คู่
ตัวควบคุมที่ตั้งโปรแกรมได้ของ Master PLC	CPU224XP	1 ชิ้น	ซีเมนส์

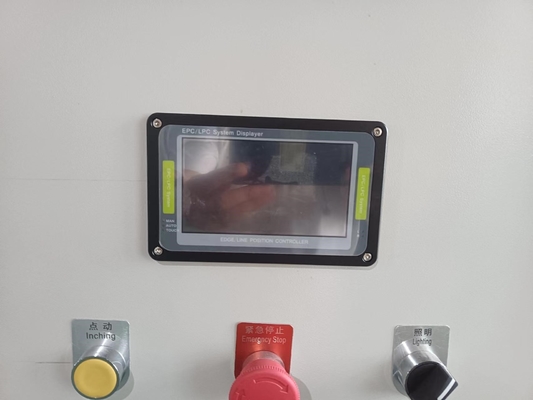

หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว	TPC1061Ti	1 ชิ้น	ปักกิ่ง คุนหลุน ถงซื่อ
สวิตช์ความใกล้ชิด		1 ชิ้น	ออมรอนของญี่ปุ่น
อุปกรณ์ไฟฟ้าแรงต่ำ		1 ชุด	ชไนเดอร์
สลับแหล่งจ่ายไฟ	S100-24	1 ชิ้น	หมายถึงดี

3 คำอธิบายการทำงานของแต่ละส่วน:

1. แผนกลากจูง:

1. ลูกกลิ้งลากขับเคลื่อนด้วยเซอร์โวมอเตอร์ 7.5KW

2. อุปกรณ์รีไซเคิลของเสีย:

ใช้พัดลมเป่าของเสียและวัสดุเหลือใช้ และลูกค้าจะจัดเตรียมกล่องตาข่ายสำหรับเก็บ

3. กลไกการม้วน: (ลูกค้าจะกำหนดปลายด้านซ้ายหรือขวาของผลิตภัณฑ์สำเร็จรูปเมื่อทำการสั่งซื้อ)

1. วัสดุที่ตัดจะพันแยกจากกันโดยใช้แกนบนและล่าง และมีดกรีดใช้มีดวงกลมสำหรับกรีด (6 คู่)

2. เพลาที่คดเคี้ยวด้านบนและด้านล่างแต่ละอันมีเซอร์โวมอเตอร์ 7.5KW หนึ่งตัวพร้อมเพลาขยายแบบนิวเมติกความตึงของขดลวดจะถูกควบคุมโดยอัตโนมัติโดย Siemens PLC ตามเส้นผ่านศูนย์กลางของขดลวดปัจจุบัน ทำให้มั่นใจได้ว่าวัสดุสำเร็จรูปจะเรียบร้อยเมื่อกรีดหลายช่องพื้นผิวปลายคอยล์ทั้งหมดแบนราบ และความเรียบของพื้นผิวแผ่นดิสก์นั้นสามารถเลือกได้อย่างอิสระโดยลูกกลิ้งแรงดันลมและลูกกลิ้งแรงดันด้วยตัวเองสำหรับการตัดสามารถควบคุมความแน่นของชั้นในและชั้นนอกของขดลวดสำเร็จรูปได้ ซึ่งเป็นวิธีการม้วนแบบเกลียวเมื่อเส้นผ่านศูนย์กลางขดลวดเพิ่มขึ้นอย่างต่อเนื่อง PLC จะควบคุมความเร็วของเซอร์โวมอเตอร์ที่ม้วนโดยอัตโนมัติให้ลดลง

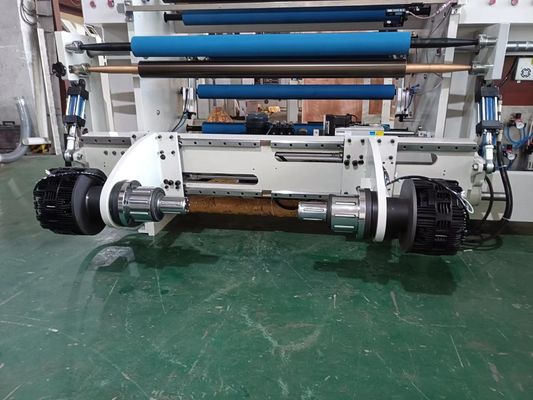

5. อุปกรณ์ปล่อย

การนำโครงสร้างการให้อาหารอัตโนมัติแบบไฮดรอลิคแบบไร้เพลามาใช้

(1) มอเตอร์แก้ไขแอนะล็อก 1 ชุด

(2) รางไกด์ 25 รุ่น 4 ชิ้น

(3) เหล็กคุณภาพสูง 1 คู่ใช้สำหรับซุ้มอนุสรณ์หนา 40 อัน

(4) สวิงอาร์มยก 1 คู่

(5) กระบอกลม 140X63 1 คู่

(6) เบรกปล่อยใช้เบรกลมหนึ่งคู่

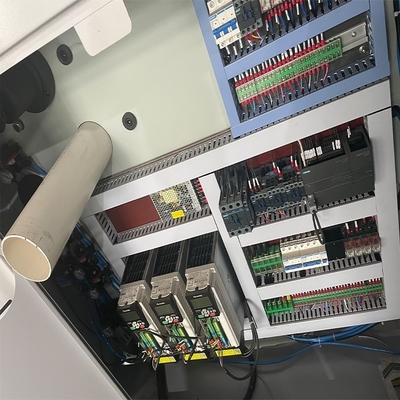

ใช้อุปกรณ์ไฟฟ้า

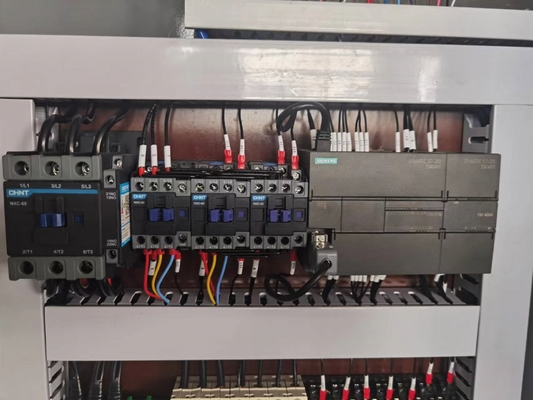

Chint Group ใช้สำหรับเครื่องใช้ไฟฟ้าแรงดันต่ำ, Snyder ใช้สำหรับสวิตช์ปุ่ม, Siemens ใช้สำหรับ PLC และควบคุมระบบปฏิบัติการของเครื่องทั้งหมด

4 ตำแหน่งของชิ้นส่วนเครื่องจักร
