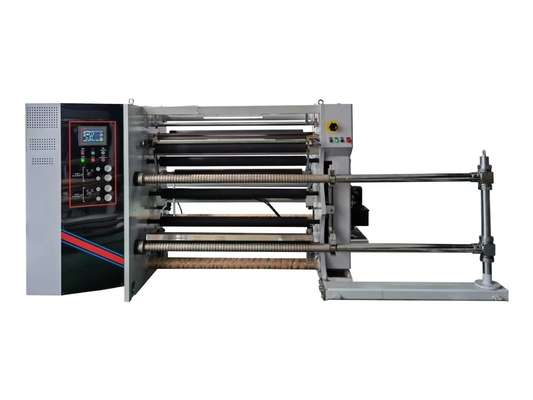

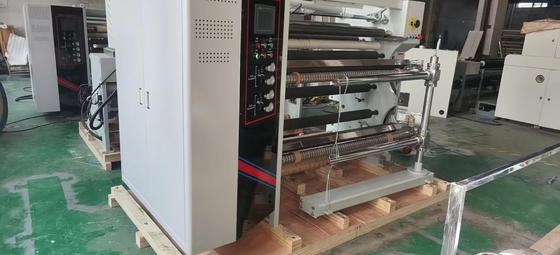

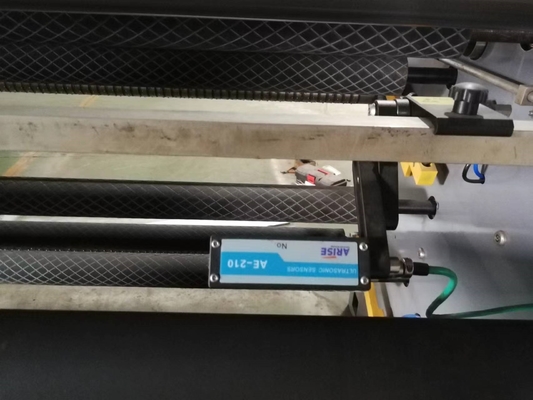

HJ-C1400- III เครื่องตัดแรงตึงอัตโนมัติสามเซอร์โว
1 ตัวบ่งชี้พารามิเตอร์:
1. ประเภทวัสดุ: PET, BOPP, BOF, PE, OPP การพิมพ์และวัสดุม้วนอื่น ๆ
2. ความหนาของวัสดุ: 0.012-0.5 มม. (ฟิล์ม)
3. ความกว้างสูงสุดของวัตถุดิบ: 1400 มม
4. ความกว้างของผิวม้วน: 1450 มม
5. ความกว้างของการตัด: 20-1400 มม
6. แกนท่อม้วน: ท่อกระดาษ 3" ใช้เพลาสลิป Duluo 2 อัน
7. เส้นผ่านศูนย์กลางสูงสุดของขดลวด: 600 มม
8. ความเร็วสูงสุด: 450 เมตร/นาที
9. ความเร็วในการตัด: 10-400 เมตร/นาที
10. แหล่งจ่ายไฟทั้งหมด: 12KW
11. น้ำหนักรวม: ประมาณ 4200KG
12. ขนาดภายนอก: ยาว 2414 กว้าง 3890 สูง 1720 มม.
- การกำหนดค่าการสำรองข้อมูล:
| ชื่อชิ้นส่วน |
ข้อมูลจำเพาะและรุ่น |
ตัวเลข |
ยี่ห้อ |
| 45#โครงเหล็ก |
แผ่นผนังหนา 40 มม |
1 คู่ |
|
| เพลาสลิป 3 นิ้ว |
ชุบหลัว |
2 ชิ้น |
|
| คันลากหลัก |
φ100*1450มม |
1ชิ้นส่วน |
|
| ลูกกลิ้งยางโพลียูรีเทนหลัก |
φ100*1450มม |
7ชิ้นส่วน |
|
| ลูกกลิ้งนำทางอลูมินาแบบแข็ง |
Φ90*1450มม |
6ชิ้นส่วน |
|
| เซอร์โวที่คดเคี้ยว |
3.7KW |
2ชุด |
แผนกความงาม |
| เซอร์โวแรงฉุด |
3.7KW |
1ชุด |
แผนกความงาม |

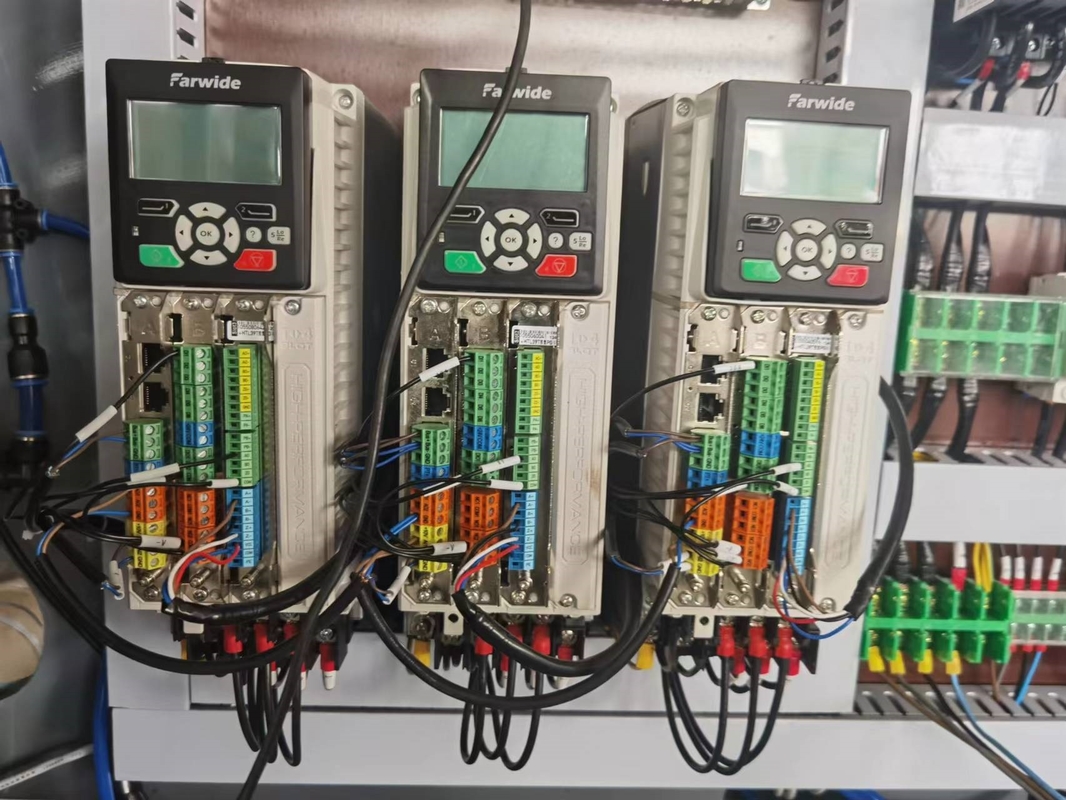

| ขับ |
3.7กิโลวัตต์ |
3หน่วย |
เซินเจิ้น Hongyuan |
| พัดลมเป่าขอบเสีย |
1.5KW |
1หน่วย |
อู๋ซี |
| การแบก |
|
1ชุด |
ชม |
| ส่วนประกอบนิวเมติก |
|
1ชุด |
|
| ตัดโดยใช้มีดตรง |
|
6 คู่ |
|
| ตัวควบคุมที่ตั้งโปรแกรมได้ของ Master PLC |
CPU224XP |
1 ชิ้น |
ซีเมนส์ |
| หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว |
TPC1061Ti |
1 ชิ้น |
ปักกิ่ง คุนหลุน ถงซื่อ |
| สวิตช์ความใกล้ชิด |
|
1 ชิ้น |
ออมรอนของญี่ปุ่น |
| อุปกรณ์ไฟฟ้าแรงต่ำ |
|
1 ชุด |
ชไนเดอร์ |
| สลับแหล่งจ่ายไฟ |
S100-24 |
1 ชิ้น |
หมายถึงดี |
3 คำอธิบายการทำงานของแต่ละส่วน:
1. แผนกลากจูง:
1. ลูกกลิ้งลากขับเคลื่อนด้วยเซอร์โวมอเตอร์ 3.7KW
2. อุปกรณ์รีไซเคิลของเสีย:
ใช้พัดลมเป่าของเสียและวัสดุเหลือใช้ และลูกค้าจะจัดเตรียมกล่องตาข่ายสำหรับเก็บ
3. กลไกการม้วน: (ลูกค้าจะกำหนดปลายด้านซ้ายหรือขวาของผลิตภัณฑ์สำเร็จรูปเมื่อทำการสั่งซื้อ)
1. วัสดุที่ตัดจะพันแยกจากกันโดยใช้แกนบนและล่าง และมีดกรีดใช้มีดวงกลมสำหรับกรีด (6 คู่)
2. เพลาที่คดเคี้ยวบนและล่างแต่ละอันมีเซอร์โวมอเตอร์ 3.7KW หนึ่งตัวพร้อมเพลาขยายแบบนิวเมติกความตึงของขดลวดจะถูกควบคุมโดยอัตโนมัติโดย Siemens PLC ตามเส้นผ่านศูนย์กลางของขดลวดปัจจุบัน ทำให้มั่นใจได้ว่าวัสดุสำเร็จรูปจะเรียบร้อยเมื่อกรีดหลายช่องพื้นผิวปลายคอยล์ทั้งหมดแบนราบ และความเรียบของพื้นผิวแผ่นดิสก์นั้นสามารถเลือกได้อย่างอิสระโดยลูกกลิ้งแรงดันลมและลูกกลิ้งแรงดันด้วยตัวเองสำหรับการตัดสามารถควบคุมความแน่นของชั้นในและชั้นนอกของขดลวดสำเร็จรูปได้ ซึ่งเป็นวิธีการม้วนแบบเกลียวเมื่อเส้นผ่านศูนย์กลางขดลวดเพิ่มขึ้นอย่างต่อเนื่อง PLC จะควบคุมความเร็วของเซอร์โวมอเตอร์ที่ม้วนโดยอัตโนมัติให้ลดลง
5. อุปกรณ์ปล่อย
การนำโครงสร้างการให้อาหารอัตโนมัติแบบไฮดรอลิคแบบไร้เพลาที่เชื่อมต่อมาใช้
(1) มอเตอร์แก้ไขแอนะล็อก 1 ชุด
(2) รางไกด์ 35 รุ่น 4 ชิ้น
(3) เหล็กคุณภาพสูง 1 คู่ใช้สำหรับซุ้มอนุสรณ์หนา 40 อัน
(4) สวิงอาร์มยก 1 คู่
(5) กระบอกลม 140X63 1 คู่
(6) เบรกปล่อยใช้เบรกลมหนึ่งคู่
ใช้อุปกรณ์ไฟฟ้า

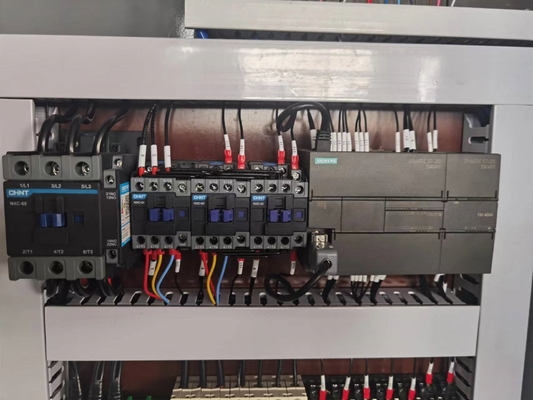

Chint Group ใช้สำหรับเครื่องใช้ไฟฟ้าแรงดันต่ำ, Snyder ใช้สำหรับสวิตช์ปุ่ม, Siemens ใช้สำหรับ PLC และควบคุมระบบปฏิบัติการของเครื่องทั้งหมด
