รายละเอียดสินค้า:
|
| ประเภทวัสดุ: | PET、BOPP、BOF、PE、OPP การพิมพ์และวัสดุอื่น ๆ เช่นม้วน; | ความหนาของวัสดุ: | 30-450g (กระดาษ) |
|---|---|---|---|
| ความกว้างสูงสุดของวัตถุดิบ: | 1400มม | ความยาวตัด: | 297มม |
| ความเร็วตัด: | 20-150 ครั้ง/นาที | ความแม่นยำในแนวนอน: | ±0.2มม |
| พลังงานทั้งหมดของแหล่งจ่ายไฟ: | 11KW | น้ำหนักเครื่อง: | 5000กก |
| ขนาดภายนอก (ยาว × กว้าง × สูง): | 9200×2210×2000มม | ||
| แสงสูง: | 1300mm Tension Slitting Rewinder Machine,เซอร์โวมอเตอร์ BOPP เครื่องตัดข้าม,เครื่องตัดข้าม 1400mm |
||

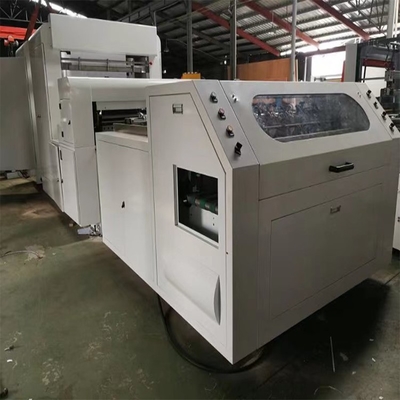

เครื่องตัดข้ามความเร็วสูงคอมพิวเตอร์ HJ-1400
HJ-1400 เครื่องตัดข้ามคอมพิวเตอร์ความเร็วสูงพร้อมการควบคุมเซอร์โวมอเตอร์ 1400 มม. การตัดสำหรับการตัดกระดาษ a4
ประสิทธิภาพและลักษณะเฉพาะ:
เครื่องนี้เหมาะสำหรับการตัดวัสดุบรรจุภัณฑ์แบบดรัมขนาดใหญ่ เช่น กระดาษประเภทต่างๆ กาวในตัว กระดาษพลาสติกผสม และผ้าไม่ทอเครื่องนี้ใช้การควบคุมเซอร์โวมอเตอร์สำหรับการตัดความยาวคงที่ระบบส่งกำลังใช้การควบคุมจากส่วนกลาง เช่น เซ็นเซอร์นิวแมติกและโฟโตอิเล็กทริกเครื่องจักรนี้ผสมผสานแสง ไฟฟ้า และก๊าซเข้ากับการทำงานที่เรียบง่าย ความแม่นยำในการตัดสูง ความเสถียรทางกล และเสียงรบกวนต่ำ(อุปกรณ์เสริมสำหรับการป้อนด้วยลม) การควบคุมความเร็วความถี่ของมอเตอร์ การนับอัตโนมัติ การปิดการเตือน ฟังก์ชันปรับความตึงอัตโนมัติด้วยผงแม่เหล็กปัจจุบันเป็นอุปกรณ์ที่เหมาะสำหรับการตัดคอยล์ขนาดใหญ่คุณภาพสูงในประเทศจีน
คุณสมบัติ:
1. การควบคุมความเร็วความถี่ของโฮสต์, ระบบควบคุมหน้าจอสัมผัส Panasonic PLC, การนับอัตโนมัติ, การตั้งค่าความยาวอัตโนมัติ, ที่จอดรถปลุก, การควบคุมอัตโนมัติและฟังก์ชั่นอื่น ๆ
2. เฟรมใช้โครงสร้างแผ่นเหล็ก 16 มม. ที่นั่งใบมีดตัดขวางใช้โครงสร้างหล่อหนัก และลูกกลิ้งนำใช้ลูกกลิ้งนำอลูมิเนียมอัลลอยด์การรักษาความสมดุลแบบไดนามิก
3. การลากตำแหน่งไดรฟ์ใช้โครงสร้างเพลาขับของระบบเซอร์โว และวิธีการดึงอาหารคือเพลายางลากเฟืองขับมอเตอร์ที่ขับเคลื่อนด้วยเฟือง
4. เครื่องนี้เป็นอุปกรณ์ตัดขวางออนไลน์ในอุดมคติที่มีความแม่นยำสูงและความเร็วที่รวดเร็ว
1 พารามิเตอร์ทางเทคนิคหลัก:
| แบบอย่าง | เอชเจ-1400 |
| เส้นผ่านศูนย์กลางสูงสุดของวัตถุดิบ | 1400มม |
| ความกว้างของการตัดสูงสุด | 1100มม |
| ความยาวตัด | 297มม |
| ความเร็วตัด | 20-150 ครั้ง/นาที |
| ความแม่นยำในแนวนอน | ±0.2มม |
| พลังงานทั้งหมดของแหล่งจ่ายไฟ | 11กิโลวัตต์ |
| น้ำหนักเครื่อง | 5000กก |
| ขนาดภายนอก (ยาว × กว้าง × สูง) | 9200×2210×2000มม |
2. ส่วนโฮสต์
(5) ชั้นวางใช้โครงสร้างแผ่นเหล็กคุณภาพสูง 16 #
1) อุปกรณ์ลาก:
(1) ประเภทโครงสร้าง: ประเภทการบีบอัดแบบพาสซีฟแบบแอคทีฟ
(2) ฐานลากใช้โครงสร้างแบบหล่อ (1 ชุด)
(3) ลูกกลิ้งลากใช้ลูกกลิ้งยาง (ข้อมูลจำเพาะ: 6 ชิ้น) φแปดสิบห้า × 1150 มม.)
(4) วิธีการบีบอัดใช้การควบคุมกระบอกสูบ
(5) ลูกกลิ้งนำเกียร์ใช้ลูกกลิ้งนำอะลูมิเนียม (ข้อมูลจำเพาะ: 12 ชิ้น) φ เจ็ดสิบห้า × 1150 มม.)
(6) สามารถดึงลูกกลิ้งตัวนำเกียร์ขึ้นและลงเพื่อปรับ
(7) มอเตอร์ใช้มอเตอร์ความถี่ตัวแปรแบบอะซิงโครนัสสามเฟส 1.5KW (Shanghai Dedong) (1 ชุด)
(8) ตัวแปลงความถี่ใช้ Geetyco 1.5kw (1 ยูนิต)
(9) การป้อนใช้กลไกแขนลอยสำหรับจัดเก็บและบัฟเฟอร์วัสดุ
(10) ความตึงขึ้นและลงแบบลอยตัวใช้วิธีการดึงด้วยลม
(11) ลูกกลิ้งนำแบบลอย: ลูกกลิ้งนำอะลูมิเนียม (ข้อกำหนด: 12 ชิ้น) φ เจ็ดสิบห้า × 1150 มม.)
(12) กลไกการป้อนทั้งหมดถูกควบคุมอย่างชาญฉลาดโดยเซ็นเซอร์ดิสเพลสเมนต์
2) กลไกการให้อาหาร:
1. ใช้วิธีการกำหนดตำแหน่งการควบคุมเซอร์โวอย่างจริงจัง
เซอร์โวมอเตอร์ Inviton 4.4 กิโลวัตต์, ไดรเวอร์ (1 ชุด)
3. ระบบควบคุมอุตสาหกรรมทั้งหมดใช้วิธีการขับเคลื่อนระบบควบคุมอุตสาหกรรมแบบดิจิทัล: มอเตอร์หลักขับเคลื่อนตำแหน่งลูกกลิ้งที่ใช้งานอยู่
4. ระบบส่งกำลังใช้สายพานแบบซิงโครนัสและกลไกการส่งผ่านล้อแบบซิงโครนัส
5. ลูกกลิ้งป้อนอาหารใช้โครงสร้างลูกกลิ้งยางเรียบ

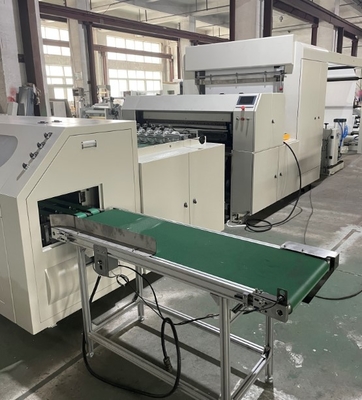

6. ใช้สายพานลำเลียงไปยังพื้นที่คัดแยก

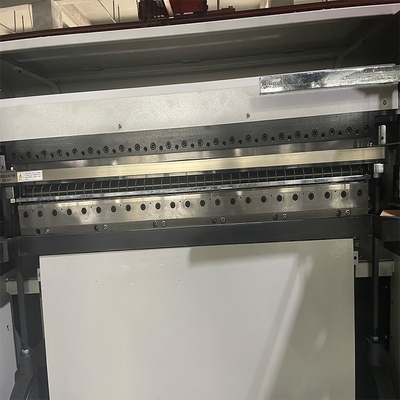

3) อุปกรณ์ตัด:
(1) วิธีการตัด: มีดล่างคงที่, มีดบนที่ใช้งานอยู่
(2) แท่นตัดใช้โครงสร้างหล่อหนัก:
(3) รางนำเชิงเส้น (2 คู่)
(4) กระปุกน้ำมัน (2 ชิ้น)
(5) น้ำมันหล่อลื่นสามารถนำกลับมาใช้ใหม่ได้
(6) มีดกลมบนและล่างทำจากเครื่องมือตัดเหล็กสมดุลนำเข้า (6 คู่)
(7) เครื่องมือ (สเปค หนา × กว้าง × ยาว: 15 × แปดสิบ × 1150 มม. (Shanghai Joint Venture) (2 คู่)
(8) โหมดการทำงาน: ปรับตำแหน่งเครื่องมือด้วยตนเองโดยพลการ
(9) โหมดการส่งกำลังหลัก: ระบบส่งกำลังของมอเตอร์หลักจะจับคู่กับกระปุกเกียร์เพื่อขับเคลื่อนการเชื่อมโยงล้อนอกรีต และก้านสูบจะตอบสนองเพื่อเคลื่อนย้ายเครื่องมือตัด
(10) มอเตอร์หลักใช้มอเตอร์ควบคุมความเร็วความถี่ตัวแปรในเซี่ยงไฮ้ (1.5kw)
(11) ตัวแปลงความถี่ใช้ Geetyco (1.5kw 1 หน่วย)
(12) ระบบส่งกำลังใช้กลไกการส่งผ่านล้อแบบซิงโครนัส
(13) ล้อนอกรีต (2 ชุด)
(14) ก้านสูบ (2 ชิ้น)

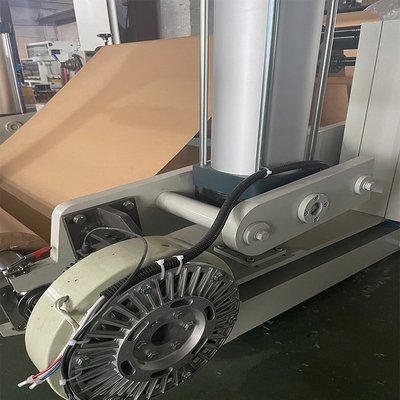

(15) อุปกรณ์ระบายวัสดุการให้อาหารแบบนิวเมติกพร้อมแร็คปล่อยเพลา การกำหนดค่ามาตรฐานเพลาขยายลมขนาด 1100 จำนวน 1 ชุด, กระบอกสูบ 160*300 จำนวน 2 ชุด, ผงแม่เหล็ก 10 กก. จำนวน 1 ชุด, ระบบแก้ไขค่าเบี่ยงเบน 1 ชุด รวมจำนวน 1 ชุด

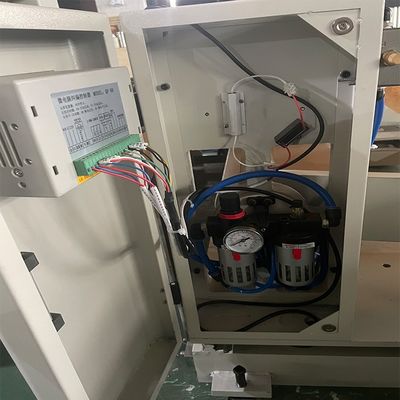

3. ส่วนควบคุมไฟฟ้า: (ส่วนควบคุมและโฮสต์เชื่อมต่อแบบขนาน) เครื่องทั้งหมดใช้ระบบควบคุมอุตสาหกรรม Panasonic PLC และหน้าจอสัมผัสควบคุมโดย Taiwan Weilun
(1) ระบบควบคุมของเครื่องนี้ถูกควบคุมโดยโฮสต์
(2) การควบคุมโฮสต์: รวมถึงการควบคุมมอเตอร์หลัก การควบคุมการลาก การควบคุมการให้อาหาร และการควบคุมการตัด
(3) การควบคุมแบบลอยตัว: ด้วยช่วงความเร็วที่กว้าง จึงมีประสิทธิภาพที่ดีทั้งที่ความเร็วต่ำและสูง
(4) ติดตั้งเคาน์เตอร์มิเตอร์อิเล็กทรอนิกส์สำหรับนับปิดการเตือน;ฟังก์ชันความยาวคงที่อัตโนมัติ ชี้เข้าและชี้ออก
(5) ส่วนประกอบทางไฟฟ้าข้างต้นได้รับการคัดเลือกจาก Chint;สวิตช์ที่เลือกจากแบรนด์ Schneider
4. สิ่งอำนวยความสะดวกสนับสนุน: (ผู้ใช้รับผิดชอบ)
(1) แหล่งจ่ายไฟ: สวิตช์อากาศสามเฟสสี่สาย: แรงดันไฟฟ้า 380V / 50Hz
