รายละเอียดสินค้า:
|
| ประเภทวัสดุ: | วัสดุคล้ายม้วน เช่น มีกาวในตัว กระดาษ ผ้าไม่ทอ ส่วนประกอบการพิมพ์ ฯลฯ | ความหนาของวัสดุ: | 30-450g (กระดาษ) |
|---|---|---|---|
| ความกว้างสูงสุดของวัตถุดิบ: | 1300มม | ความกว้างของพื้นผิวม้วน: | 1350มม |
| ความกว้างของการตัด: | 15-1300มม | แกนม้วนท่อ: | ท่อกระดาษ 3" ใช้เพลาขยายก๊าซ Duluo 2 อัน |
| เส้นผ่านศูนย์กลางสูงสุดของขดลวด: | 1000มม | ความเร็วสูงสุด: | 600 เมตร/นาที |
| ความเร็วในการตัด: | 10-600 เมตร/นาที | พลังงานทั้งหมดของแหล่งจ่ายไฟ: | 25KW |
| น้ำหนักรวม: | 5400กก | ขนาดโดยรวม: | ความยาว 3600 ความกว้าง 2650 และความสูง 1950 มม |
| แสงสูง: | เครื่องตัดแรงดึง Servo สามเครื่อง,เครื่องตัดแรงดึง 450g,เครื่องตัดแรงดึง 1300 มม. |
||
HJ-1300A - III เครื่องตัดแรงตึงอัตโนมัติสามเซอร์โว
1 ตัวบ่งชี้พารามิเตอร์:
1. ประเภทวัสดุ: วัสดุม้วนเช่นกาว กระดาษ ผ้าไม่ทอ คอมโพสิตการพิมพ์ ฯลฯ
2. ความหนาของวัสดุ30-450g (กระดาษ)
3. ความกว้างสูงสุดของวัตถุดิบ: 1300 มม
4. ความกว้างของผิวม้วน: 1350 มม
5. ความกว้างของการตัด: 15-1300mm
6. Reeling tube core: 3" paper tubes; using 2 Duluo gas expansion shafts
7. เส้นผ่านศูนย์กลางสูงสุดของขดลวด: 1,000 มม
8. ความเร็วสูงสุด: 600 เมตร/นาที
9. ความเร็วในการตัด: 10-600 เมตร/นาที
10. แหล่งจ่ายไฟทั้งหมด: 25KW
11. น้ำหนักรวม: ประมาณ 5400KG
12. ขนาดภายนอก: ยาว 3600 กว้าง 2650 และสูง 1950 มม.
| ชื่อชิ้นส่วน | ข้อมูลจำเพาะและรุ่น | ปริมาณ | ยี่ห้อ |
| 45#โครงเหล็ก | แผ่นผนังหนา 40 มม | 1 คู่ | |
| เพลาเป่าลม ขนาด 3 นิ้ว | ชุบหลัว | 2 ชิ้น | |
| การชุบแกนเหล็กลูกกลิ้งลากหลัก | φ 200*1350มม | 1 ชิ้น | |
| ลูกกลิ้งยางโพลียูรีเทนหลัก | φ 180*1350มม | 1 ชิ้น | |
| ลูกกลิ้งนำทางอลูมินาแบบแข็ง | Φ 125*1350มม | 10 ชิ้น | |
| เซอร์โวที่คดเคี้ยว | 7.5KW | 2 ชุด | แผนกความงาม |
| เซอร์โวแรงฉุด | 7.5KW | 1 ชุด | แผนกความงาม |
| ขับ | 7.5KW | 3 ยูนิต | |
| พัดลมเป่าขอบเสีย | 1.5KW | 1 ยูนิต | อู๋ซี |
| การแบก | 1 ชุด | ชม | |
| ส่วนประกอบนิวเมติก | 1 ชุด | ||
| ใช้มีดวงกลม | 8 ยูนิต | เซินเจิ้น Hongyuan | |
| ตัวควบคุมที่ตั้งโปรแกรมได้ของ Master PLC | CPU224XP | 1 ชิ้น | ซีเมนส์ |
| หน้าจอสัมผัสสีจริงขนาด 10 นิ้ว | TPC1061Ti | 1 ชิ้น | ปักกิ่ง คุนหลุน ถงซื่อ |
| สวิตช์ความใกล้ชิด | 1 ชิ้น | ออมรอนของญี่ปุ่น | |
| อุปกรณ์ไฟฟ้าแรงต่ำ | 1 ชุด | ชไนเดอร์ | |
| สลับแหล่งจ่ายไฟ | S100-24 | 1 ชิ้น | หมายถึงดี |
3 คำอธิบายการทำงานของแต่ละส่วน:
1. แผนกลากจูง:
1. ลูกกลิ้งลากขับเคลื่อนด้วยเซอร์โวมอเตอร์ 7.5KW
2. อุปกรณ์รีไซเคิลของเสีย:
ใช้พัดลมเป่าของเสียและวัสดุเหลือใช้ และลูกค้าจะจัดเตรียมกล่องตาข่ายสำหรับเก็บ
สาม.กลไกการไขลาน: (การขนถ่ายผลิตภัณฑ์สำเร็จรูปเสร็จสิ้นด้วยกลไก)
1. วัสดุที่ตัดจะพันแยกจากกันโดยใช้แกนบนและล่าง และมีดกรีดใช้มีดวงกลมสำหรับกรีด (8 คู่)
2. เพลาที่คดเคี้ยวด้านบนและด้านล่างแต่ละอันมีเซอร์โวมอเตอร์ 7.5KW หนึ่งตัวพร้อมเพลาขยายแบบนิวเมติกความตึงของขดลวดจะถูกควบคุมโดยอัตโนมัติโดย Siemens PLC ตามเส้นผ่านศูนย์กลางของขดลวดปัจจุบัน ทำให้มั่นใจได้ว่าวัสดุสำเร็จรูปจะเรียบร้อยเมื่อกรีดหลายช่องพื้นผิวปลายคอยล์ทั้งหมดแบนราบ และความเรียบของพื้นผิวแผ่นดิสก์นั้นสามารถเลือกได้อย่างอิสระโดยลูกกลิ้งแรงดันลมและลูกกลิ้งแรงดันด้วยตัวเองสำหรับการตัดสามารถควบคุมความแน่นของชั้นในและชั้นนอกของขดลวดสำเร็จรูปได้ ซึ่งเป็นวิธีการม้วนแบบเกลียวเมื่อเส้นผ่านศูนย์กลางขดลวดเพิ่มขึ้นอย่างต่อเนื่อง PLC จะควบคุมความเร็วของเซอร์โวมอเตอร์ที่ม้วนโดยอัตโนมัติให้ลดลง
5. อุปกรณ์ปล่อย
การนำโครงสร้างการให้อาหารอัตโนมัติแบบไฮดรอลิคแบบไร้เพลามาใช้
(1) แชสซีปล่อยหนึ่งคู่
(2) มอเตอร์แก้ไขแอนะล็อก 1 ชุด
(3) รางเลื่อน 35 รุ่น 8 ชิ้น
(4) ใช้เหล็กคุณภาพสูง 1 คู่สำหรับซุ้มอนุสรณ์หนา 40 อัน
(5) สวิงอาร์มยก 1 คู่
(6) กระบอกสูบ 4 คู่
(7) กรวยด้านบนแบบไม่มีแกน 1 คู่
(8) เบรกลม 1 คู่
ใช้อุปกรณ์ไฟฟ้า
Chint Group ใช้สำหรับเครื่องใช้ไฟฟ้าแรงดันต่ำ, Snyder ใช้สำหรับสวิตช์ปุ่ม, Siemens ใช้สำหรับ PLC และควบคุมระบบปฏิบัติการของเครื่องทั้งหมด
4 ตำแหน่งชิ้นส่วนเครื่องจักร

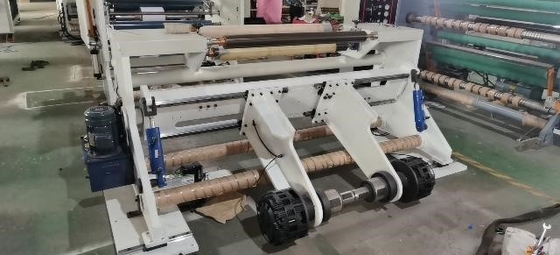

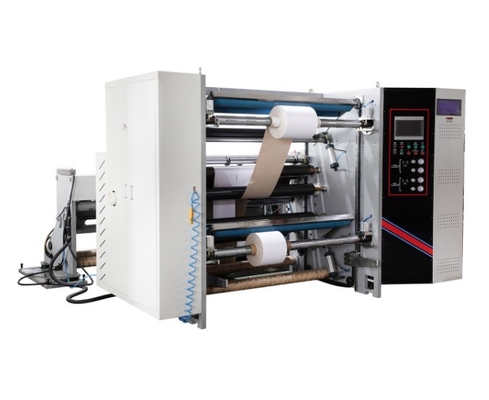

ลักษณะโดยรวม
เส้นผ่านศูนย์กลางขดลวดบนและล่าง 1,000 มม
การยกอัตโนมัติแบบไร้เพลาไฮดรอลิก การจัดวางวัสดุที่ประหยัดแรงงาน และการใช้งานที่เรียบง่าย

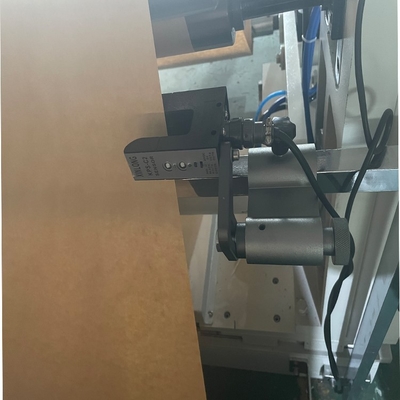

เซ็นเซอร์คุณภาพสูงจัดตำแหน่งผ้าและทำให้วัสดุเรียบ

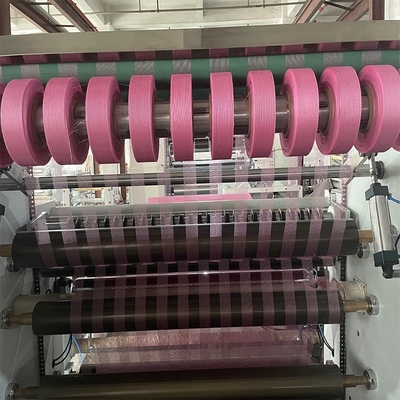

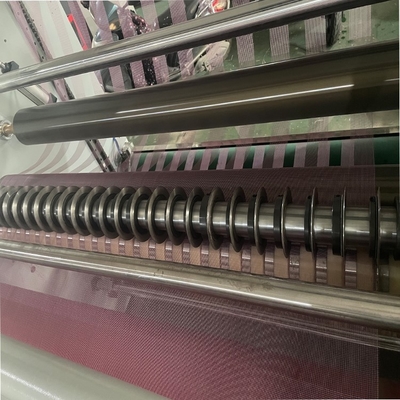

อุปกรณ์มีดวงกลมหรืออุปกรณ์มีดลม ไม่จำเป็น
ฟังก์ชั่นควบคุมความตึง

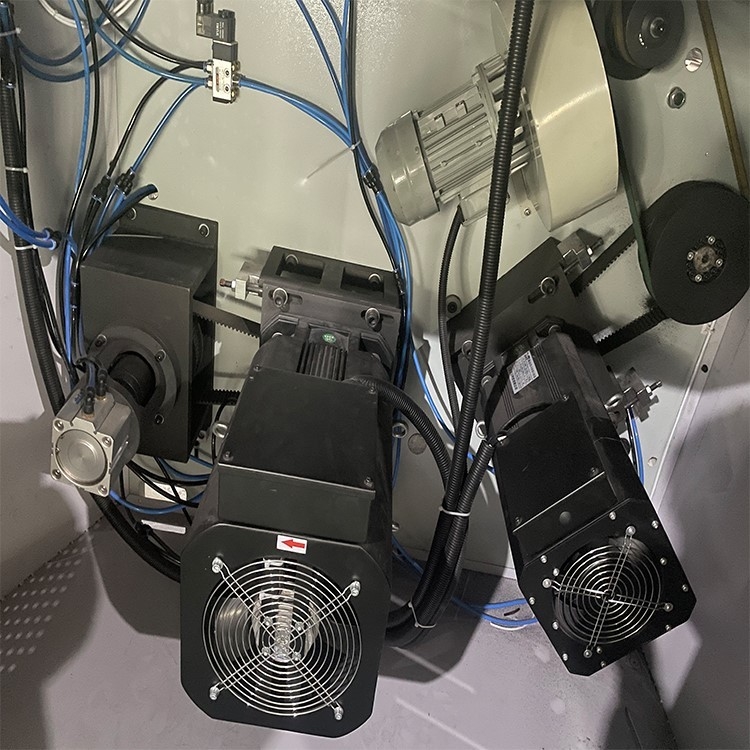

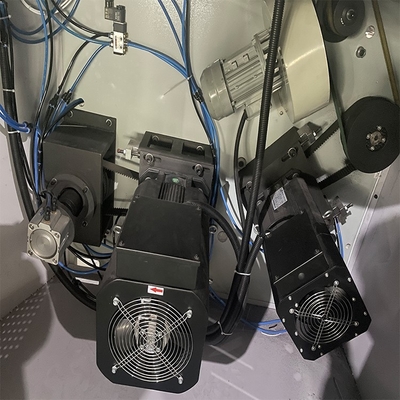

ฟังก์ชั่นอุปกรณ์เซอร์โวมอเตอร์

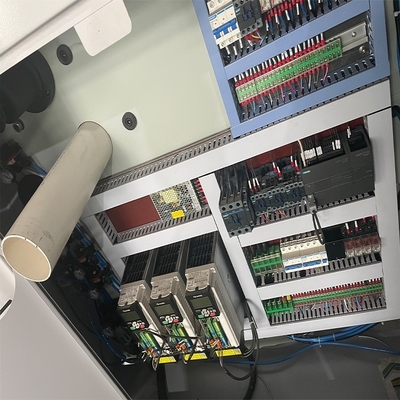

กล่องกระจายสัญญาณที่เชื่อมต่อหลัก

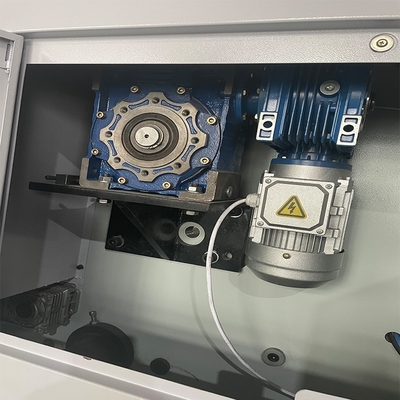

ขนถ่ายโดยใช้ตัวลด

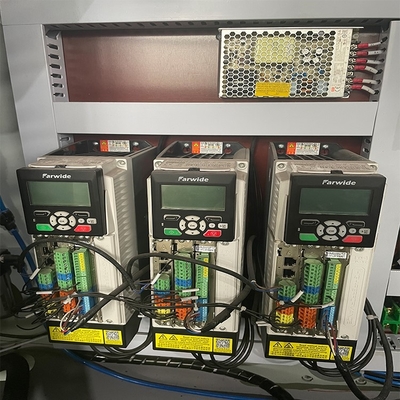

ไดรฟ์ใช้ Hongyuan

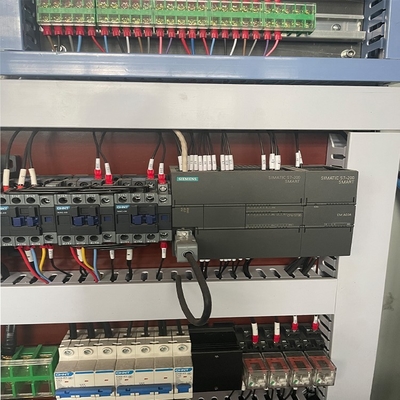

PLC ใช้ Siemens จากประเทศเยอรมนี
การนับมิเตอร์อัตโนมัติ การเตือนที่จอดรถ การควบคุมอัตโนมัติ และฟังก์ชั่นอื่นๆ

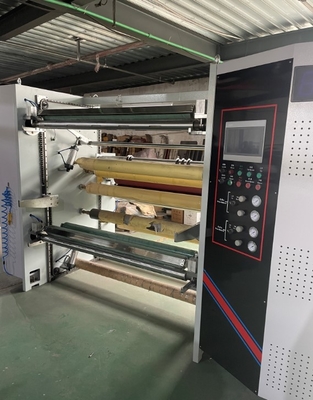

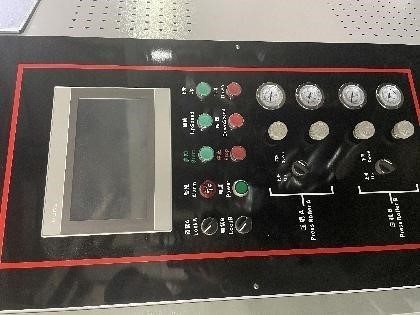

หน้าจอสัมผัส 10 นิ้ว สถานะเชื่อมต่อคุนหลุน
