รายละเอียดสินค้า:
|
| ประเภทวัสดุ: | PET、BOPP、BOF、PE、OPP วัสดุรีด | ความหนาของวัสดุ: | 0.012-0.5 มม. (เมมเบรน) |
|---|---|---|---|
| ความกว้างสูงสุดของวัตถุดิบ: | 1400มม | ความกว้างของพื้นผิวม้วน: | 1150มม |
| ความกว้างของการตัด: | 10-1100มม | แกนม้วนท่อ: | 3 หลอดกระดาษ |
| เส้นผ่านศูนย์กลางสูงสุดของขดลวด: | 600มม | ความเร็วสูงสุด: | 300 เมตร/นาที |
| ความเร็วในการตัด: | 10-300 เมตร/นาที | พลังงานทั้งหมดของแหล่งจ่ายไฟ: | 12.5KW |
| น้ำหนักรวม: | 4200กก | ขนาดโดยรวม: | ความยาว 3200 ความกว้าง 2600 และความสูง 1500 มม |
| แสงสูง: | เครื่องตัดแรงดึงอัตโนมัติเต็มรูปแบบ,เครื่องตัดความเร็วสูง 0.5 มม.,เครื่องตัดแรงดึงอัตโนมัติ 1150 มม. |
||

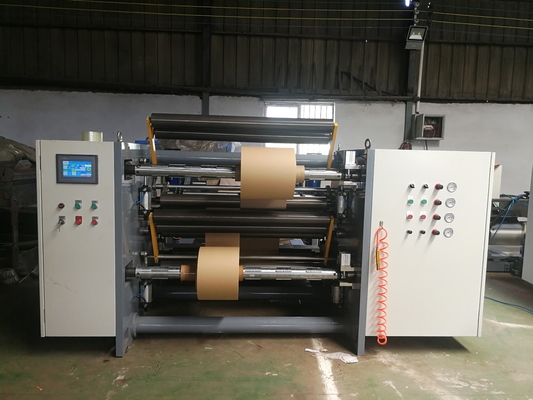

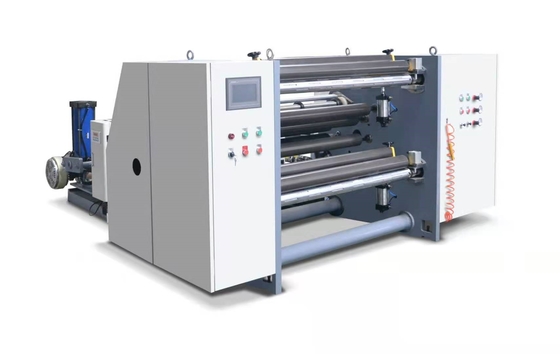

HJ-D1100- III เครื่องตัดแรงตึงอัตโนมัติสามเซอร์โว
1 ตัวบ่งชี้พารามิเตอร์:
1. ประเภทวัสดุ: PET, BOPP, BOF, PE, OPP และวัสดุรีดอื่น ๆ
2. ความหนาของวัสดุ: 0.012-0.5 มม. (ฟิล์ม);30-450g (กระดาษ)
3. เส้นผ่านศูนย์กลางสูงสุดของวัตถุดิบ: 1400 มม
4.แกนหลอดวัตถุดิบ : หลอดกระดาษ 3"
5. ความกว้างสูงสุดของวัตถุดิบ: 1100 มม
6. ความกว้างของผิวม้วน: 1150 มม
7. ความกว้างของการตัด: 10-1100 มม
8. แกนม้วนหลอด: หลอดกระดาษ 3 ";
9. เส้นผ่านศูนย์กลางสูงสุดของขดลวด: 600 มม
10. จังหวะการแก้ไขความเบี่ยงเบนรวม: 150 มม
11. ความเร็วสูงสุด: 300 เมตร/นาที
12. ความเร็วในการตัด: 10-300 เมตร/นาที
13. แหล่งจ่ายไฟทั้งหมด: 12.5KW
14. น้ำหนักรวม: ประมาณ 4200KG
15. ขนาดภายนอก: ยาว 3200 กว้าง 2600 และสูง 1500 มม.
| ชื่อชิ้นส่วน | ข้อมูลจำเพาะและรุ่น | ปริมาณ | ยี่ห้อ |
| 45#โครงเหล็ก | แผ่นผนังหนา 40 มม | 1 คู่ | |
| เพลาเป่าลม ขนาด 3 นิ้ว | 2 ชิ้น | ||
| คันลากหลัก | φ 120*1150มม | 1 ชิ้น | |
| ลูกกลิ้งยางโพลียูรีเทนหลัก | φ 120*1150มม | 1 ชิ้น | |
| ลูกกลิ้งนำทางอลูมินาแบบแข็ง | Φ 75*1150มม | 13 ชิ้น | |
| เซอร์โวที่คดเคี้ยว | 3.7KW | 2 ชุด | แผนกความงาม |
| เซอร์โวแรงฉุด | 3.7KW | 1 ชุด | แผนกความงาม |
| เบรกผงแม่เหล็กใช้สำหรับคลี่คลาย | 20กก | 1 ยูนิต | |
| พัดลมเป่าขอบเสีย | 1.1KW | 1 ยูนิต | อู๋ซี |
| การแบก | 1 ชุด | ชม | |
| ส่วนประกอบนิวเมติกส์ | 1 ชุด | ||
| ดริว | 3.7KW | 3 ยูนิต | เซินเจิ้น Hongyuan |
| อัลตราโซนิกการแก้ไขความเบี่ยงเบน | 1 ชุด | ค้างคาว | |
| ตัวควบคุมที่ตั้งโปรแกรมได้ของ Master PLC | CPU224XP | 1 ชิ้น | ซีเมนส์ |
| หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว | TPC1061Ti | 1 ชิ้น | ปักกิ่ง คุนหลุน ถงซื่อ |
| สวิตช์ความใกล้ชิด | 1 ชิ้น | ออมรอนของญี่ปุ่น | |
| อุปกรณ์ไฟฟ้าแรงต่ำ | 1 ชุด | ชไนเดอร์ | |
| สลับแหล่งจ่ายไฟ | S100-24 | 1 ชิ้น | หมายถึงดี |
3 คำอธิบายการทำงานของแต่ละส่วน:
1. แผนกคลี่คลาย:
1. การคลี่คลายใช้ชั้นวางอาหารแบบใช้ลมแบบไร้เพลาซึ่งสะดวกสำหรับการใช้งานคนเดียวใช้รูปแบบเพลาเป่าลมแบบพิเศษ ไม่ทำให้ผนังด้านในของแกนท่อเสียหาย
2. มีสามโหมดสำหรับการสลับแรงคลายได้อย่างอิสระ: เซ็นเซอร์ความดันโหมดควบคุมแรงตึงคงที่อัตโนมัติแบบวงปิด, โหมดควบคุมแรงตึงคงที่อัตโนมัติแบบลูปเปิดฟรีและเซ็นเซอร์แรงตึงแบบแมนนวล
3. เส้นผ่านศูนย์กลางการคลายจะถูกตรวจพบโดยอัตโนมัติโดยสวิตช์ความใกล้เคียงที่เพลาส่งกำลังที่คลายออก โดยไม่จำเป็นต้องป้อนความหนาของวัสดุเส้นผ่านศูนย์กลางการคลายที่เหลือสามารถตั้งค่าให้ช้าลงและหยุดโดยอัตโนมัติ ทำให้สะดวกในการรับขดลวดถัดไป
4. มีกลไกสำหรับปรับการคลายและการขันขอบด้วยตนเอง โดยมีช่วงการปรับ ± 10 มม.
5. ระบบแก้ไขความเบี่ยงเบนอัตโนมัติจะแก้ไขขอบของฟิล์มหรือกระดาษโดยอัตโนมัติ
ครั้งที่สองฝ่ายฉุด:
1. ลูกกลิ้งลากขับเคลื่อนด้วยเซอร์โวมอเตอร์ 3.7KW
สาม.อุปกรณ์รีไซเคิลของเสีย:
ใช้พัดลมเป่าของเสียและวัสดุเหลือใช้ และลูกค้าจะจัดเตรียมกล่องตาข่ายสำหรับเก็บ
4. กลไกการม้วน: (การปล่อยผลิตภัณฑ์สำเร็จรูปด้านซ้ายหรือขวาจะกำหนดโดยลูกค้าเมื่อสั่งซื้อ)

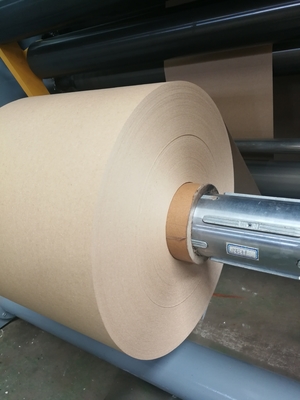

1. ใช้ทั้งแกนบนและล่างเพื่อม้วนวัสดุที่ตัดอย่างอิสระ
2. เพลาที่คดเคี้ยวด้านบนและด้านล่างแต่ละอันมีเซอร์โวมอเตอร์ 3.7KW หนึ่งตัวเพื่อขับเคลื่อนเพลาสลิปลมความตึงของขดลวดถูกควบคุมโดยวาล์วปรับสัดส่วนไฟฟ้า SMC ของญี่ปุ่นสองตัว และ PLC จะควบคุมความตึงโดยอัตโนมัติตามเส้นผ่านศูนย์กลางของขดลวดปัจจุบัน เพื่อไม่ให้มีปัจจัยความหนาของวัสดุเมื่อมีการกรีดหลายช่องพื้นผิวปลายคอยล์ทั้งหมดแบนราบ และความเรียบของพื้นผิวดิสก์ถูกเลือกอย่างอิสระโดยลูกกลิ้งแรงดันลมและลูกกลิ้งแรงดันด้วยตัวเองสามารถควบคุมความแน่นของชั้นในและชั้นนอกของขดลวดสำเร็จรูปได้ ซึ่งเป็นวิธีการม้วนแบบเกลียวเมื่อเส้นผ่านศูนย์กลางขดลวดเพิ่มขึ้นอย่างต่อเนื่อง PLC จะควบคุมความเร็วของเซอร์โวมอเตอร์ที่ม้วนโดยอัตโนมัติให้ลดลง
6. มีดกรีดใช้มีดกลมสำหรับกรีด (6 คู่) พร้อมมีดลมเสริม (ชิ้นละ 320 หยวน)

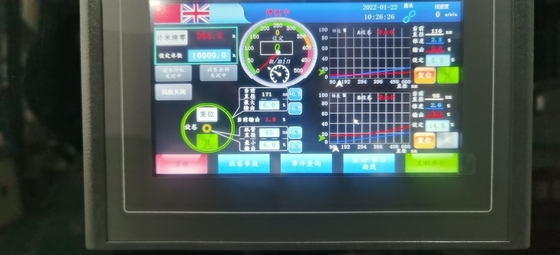

หน้าจอสัมผัสใช้ Beijing Kunlun Tongshi ขนาด 7 นิ้ว

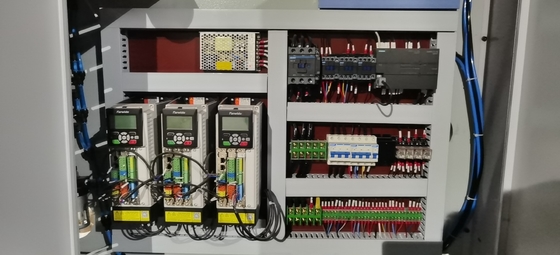

เครื่องใช้ไฟฟ้าหลัก3 ไดรฟ์ Hongyuan, Siemens PLC จากเยอรมนี

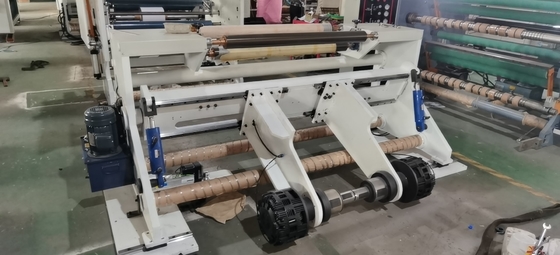

ชั้นวางจำหน่ายแบบไร้เพลาแท่นป้อนไฮดรอลิกอัตโนมัติ 1 สถานีไฮดรอลิก 4 ถังน้ำมัน 8 รางไกด์ เบรกลม 1 คู่ กรวยด้านบน 1 คู่ แท่งอะลูมิเนียม 3 อัน และไม้ตีแก้ไข 1 ชุด
คำอ้างอิง
(1) ราคาขายของ HJ-D1100 คือ 136,600 หยวน และราคาข้างต้นรวมภาษีและค่าขนส่งแล้ว
(2) วิธีการชำระเงิน;หลังจากเซ็นสัญญาจะมีการชำระเงินดาวน์ 30% และ 60% ก่อนจัดส่งหลังจากตรวจแก้จุดบกพร่องและยอมรับแล้ว ส่วนที่เหลืออีก 10% จะชำระ
(3) เวลาจัดส่ง;ประมาณ 35 วัน เวลาจัดส่งเฉพาะจะได้รับการยืนยันโดยการลงนามในสัญญา
(4) ระยะเวลาการรับประกัน;1 ปี.
