รายละเอียดสินค้า:
|
| ประเภทวัสดุ: | PET、BOPP、BOF、PE、OPP วัสดุรีด | ความหนาของวัสดุ: | 0.012-0.5 มม. (เมมเบรน) |
|---|---|---|---|
| ความกว้างสูงสุดของวัตถุดิบ: | 1400มม | ความกว้างของพื้นผิวม้วน: | 1150มม |
| ความกว้างของการตัด: | 10-1100มม | แกนม้วนท่อ: | 3 หลอดกระดาษ |
| เส้นผ่านศูนย์กลางสูงสุดของขดลวด: | 600มม | ความเร็วสูงสุด: | 300 เมตร/นาที |
| ความเร็วในการตัด: | 10-300 เมตร/นาที | พลังงานทั้งหมดของแหล่งจ่ายไฟ: | 12.5KW |
| น้ำหนักรวม: | 4200กก | ขนาดโดยรวม: | ความยาว 3200 ความกว้าง 2600 และความสูง 1500 มม |
| แสงสูง: | HJ-1100A-III Slitting Rewinder Machine,Slitting Rewinder Machine 1100mm,Slitting Rewinder PET Machine |
||

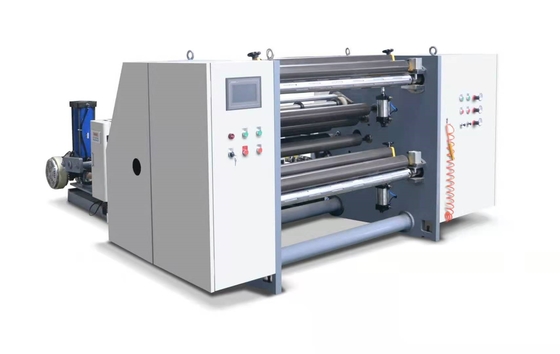

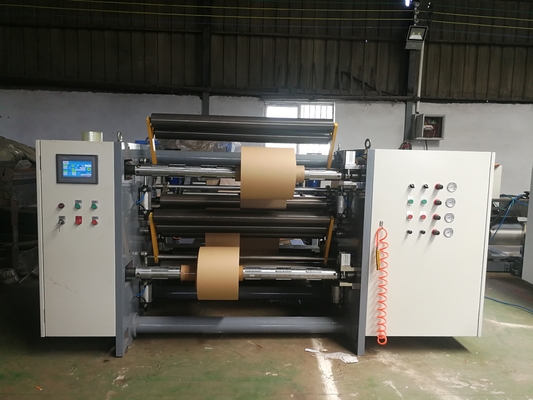

HJ-1100A-III เครื่องตัดแรงตึงอัตโนมัติสามเซอร์โว
1 ตัวบ่งชี้พารามิเตอร์:
1. ประเภทวัสดุ: PET, BOPP, BOF, PE, OPP และวัสดุรีดอื่น ๆ
2. ความหนาของวัสดุ: 0.012-0.5 มม. (ฟิล์ม);30-450g (กระดาษ)
3. เส้นผ่านศูนย์กลางสูงสุดของวัตถุดิบ: 1400 มม
4.แกนหลอดวัตถุดิบ : หลอดกระดาษ 3"
5. ความกว้างสูงสุดของวัตถุดิบ: 1100 มม
6. ความกว้างของผิวม้วน: 1150 มม
7. ความกว้างของการตัด: 10-1100 มม
8. แกนม้วนหลอด: หลอดกระดาษ 3 ";
9. เส้นผ่านศูนย์กลางสูงสุดของขดลวด: 600 มม
10. จังหวะการแก้ไขความเบี่ยงเบนรวม: 150 มม
11. ความเร็วสูงสุด: 300 เมตร/นาที
12. ความเร็วในการตัด: 10-300 เมตร/นาที
13. แหล่งจ่ายไฟทั้งหมด: 12.5KW
14. น้ำหนักรวม: ประมาณ 4200KG
15. ขนาดภายนอก: ยาว 3200 กว้าง 2600 และสูง 1500 มม.
| ชื่อชิ้นส่วน | ข้อมูลจำเพาะและรุ่น | ปริมาณ | ยี่ห้อ |
| 45#โครงเหล็ก | แผ่นผนังหนา 40 มม | 1 คู่ | |
| เพลาเป่าลม ขนาด 3 นิ้ว | 2 ชิ้น | ||
| คันลากหลัก | φ 120*1150มม | 1 ชิ้น | |
| ลูกกลิ้งยางโพลียูรีเทนหลัก | φ 120*1150มม | 1 ชิ้น | |
| ลูกกลิ้งนำทางอลูมินาแบบแข็ง | Φ 75*1150มม | 13 ชิ้น | |
| เซอร์โวที่คดเคี้ยว | 3.7KW | 2 ชุด | แผนกความงาม |
| เซอร์โวแรงฉุด | 3.7KW | 1 ชุด | แผนกความงาม |
| เบรกผงแม่เหล็กใช้สำหรับคลี่คลาย | 20กก | 1 ยูนิต | |
| พัดลมเป่าขอบเสีย | 1.1KW | 1 ยูนิต | อู๋ซี |
| การแบก | 1 ชุด | ชม | |
| ส่วนประกอบนิวเมติกส์ | 1 ชุด | ||
| ดริว | 3.7KW | 3 ยูนิต | เซินเจิ้น Hongyuan |
| อัลตราโซนิกการแก้ไขความเบี่ยงเบน | 1 ชุด | ค้างคาว | |
| ตัวควบคุมที่ตั้งโปรแกรมได้ของ Master PLC | CPU224XP | 1 ชิ้น | ซีเมนส์ |
3 คำอธิบายการทำงานของแต่ละส่วน:
1. แผนกลากจูง:
1. ลูกกลิ้งลากขับเคลื่อนด้วยเซอร์โวมอเตอร์ 3.7KW
2. อุปกรณ์รีไซเคิลของเสีย:
ใช้พัดลมเป่าของเสียและวัสดุเหลือใช้ และลูกค้าจะจัดเตรียมกล่องตาข่ายสำหรับเก็บ
3. กลไกการม้วน: (ลูกค้าจะกำหนดปลายด้านซ้ายหรือขวาของผลิตภัณฑ์สำเร็จรูปเมื่อทำการสั่งซื้อ)
1. วัสดุที่ตัดจะพันแยกจากกันโดยใช้แกนบนและล่าง และมีดกรีดจะใช้มีดตรงในการกรีด (6 คู่)
2. เพลาที่คดเคี้ยวบนและล่างแต่ละอันมีเซอร์โวมอเตอร์ 3.7KW หนึ่งตัวพร้อมเพลาขยายแบบนิวเมติกความตึงของขดลวดจะถูกควบคุมโดยอัตโนมัติโดย Siemens PLC ตามเส้นผ่านศูนย์กลางของขดลวดปัจจุบัน ทำให้มั่นใจได้ว่าวัสดุสำเร็จรูปจะเรียบร้อยเมื่อกรีดหลายช่องพื้นผิวปลายคอยล์ทั้งหมดแบนราบ และความเรียบของพื้นผิวแผ่นดิสก์นั้นสามารถเลือกได้อย่างอิสระโดยลูกกลิ้งแรงดันลมและลูกกลิ้งแรงดันด้วยตัวเองสำหรับการตัดสามารถควบคุมความแน่นของชั้นในและชั้นนอกของขดลวดสำเร็จรูปได้ ซึ่งเป็นวิธีการม้วนแบบเกลียวเมื่อเส้นผ่านศูนย์กลางขดลวดเพิ่มขึ้นอย่างต่อเนื่อง Siemens PLC จะควบคุมความเร็วของเซอร์โวมอเตอร์ที่ม้วนโดยอัตโนมัติให้ลดลง
5. อุปกรณ์ปล่อย
การนำโครงสร้างการให้อาหารอัตโนมัติแบบไฮดรอลิคแบบไร้เพลาที่เชื่อมต่อมาใช้
(1) มอเตอร์แก้ไขแอนะล็อก 1 ชุด
(2) รางไกด์ 25 รุ่น 4 ชิ้น
(3) เหล็กคุณภาพสูง 1 คู่ใช้สำหรับซุ้มอนุสรณ์หนา 40 อัน
(4) สวิงอาร์มยก 1 คู่
(5) กระบอกลม 140X63 1 คู่
(6) เบรกปล่อยใช้เบรกลมหนึ่งคู่
ใช้อุปกรณ์ไฟฟ้า
Chint Group ใช้สำหรับเครื่องใช้ไฟฟ้าแรงดันต่ำ, Snyder ใช้สำหรับสวิตช์ปุ่ม, Siemens ใช้สำหรับ PLC และควบคุมระบบปฏิบัติการของเครื่องทั้งหมด
ส่วนควบคุม PLC ใช้ Siemens อุปกรณ์ไฟฟ้าใช้ Chint
การควบคุมไดรฟ์โดยใช้ไดรฟ์เซินเจิ้น Hongyuan สามตัว

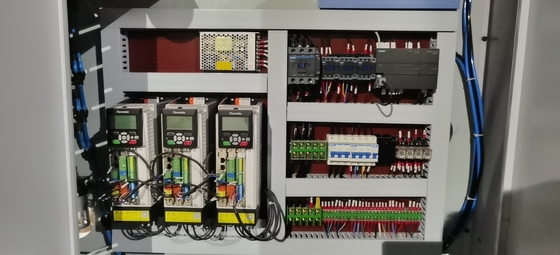

ส่วนกล่องกระจาย
ระบบการแก้ไข
การแก้ไขจำลองโดยใช้ไม้ตี
ส่วนปฏิบัติการ

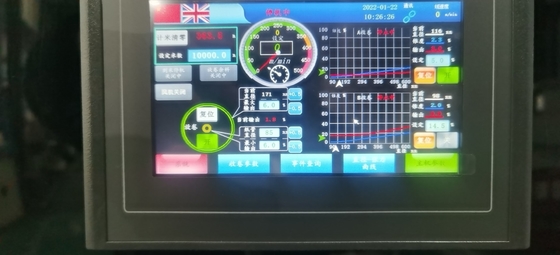

หน้าจอสัมผัสใช้โหมด 7 นิ้วที่เชื่อมต่อกับคุนหลุน
สวิตช์ใช้สไนเดอร์
การควบคุมแรงดันอากาศถูกควบคุมโดยวาล์วปรับความเที่ยงตรง
5.
รอบการจัดส่ง: ภายใน 35 วันทำการ
