รายละเอียดสินค้า:
|
| ประเภทวัสดุ: | PET、BOPP、BOF、PE、OPP วัสดุรีด | ความหนาของวัสดุ: | 0.012-0.5 มม. (เมมเบรน) |
|---|---|---|---|
| ความกว้างสูงสุดของวัตถุดิบ: | 1100มม | ความกว้างของพื้นผิวม้วน: | 1150มม |
| ความกว้างของการตัด: | 20-1100มม | แกนม้วนท่อ: | 3 paper tube; 3 หลอดกระดาษ using 2 Duluo gas expansion shafts ใช้เพลาขยายแก๊ |
| เส้นผ่านศูนย์กลางสูงสุดของขดลวด: | 600มม | ความเร็วสูงสุด: | 450 เมตร/นาที |
| ความเร็วในการตัด: | 10-450 เมตร/นาที | พลังงานทั้งหมดของแหล่งจ่ายไฟ: | 13KW |
| น้ำหนักรวม: | 4200กก | ขนาดโดยรวม: | ยาว 2414 กว้าง 3690 สูง 1720 มม |
| เน้น: | HJ-1100A-III Slitting Rewinder Machine,Slitting Rewinder Machine 450m/min,Slitting Rewinder Machine BOPP |
||

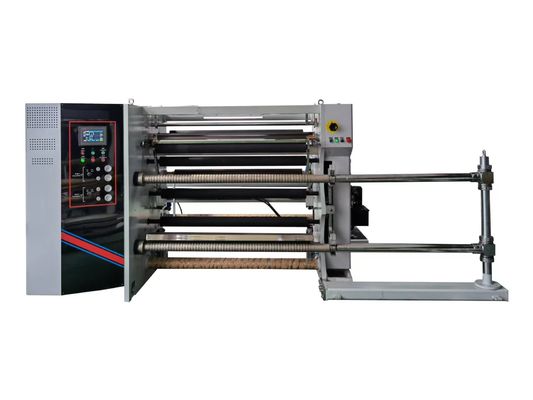

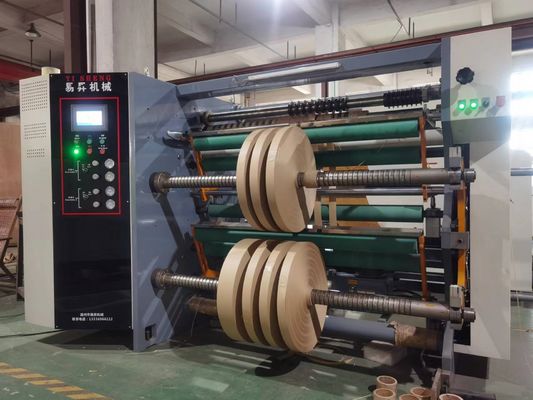

HJ-1100A-III เครื่องตัดแรงตึงอัตโนมัติสามเซอร์โว
| ชื่อชิ้นส่วน | ข้อมูลจำเพาะและรุ่น | ปริมาณ | ยี่ห้อ |
| 45#โครงเหล็ก | แผ่นผนังหนา 40 มม | 1 คู่ | |
| เพลาเป่าลม ขนาด 3 นิ้ว | ชุบหลัว | 2 ชิ้น | |
| คันลากหลัก | φ 120*1150มม | 1 ชิ้น | |
| ลูกกลิ้งยางโพลียูรีเทนหลัก | φ 120*1150มม | 7 ชิ้น | |
| ลูกกลิ้งนำทางอลูมินาแบบแข็ง | Φ 90*1150mm | 6 ชิ้น | |
| เซอร์โวที่คดเคี้ยว | 5.5KW | 2 ชุด | แผนกความงาม |
| เซอร์โวแรงฉุด | 5.5KW | 1 ชุด | แผนกความงาม |
| ขับ | 5.5KW | 3 ยูนิต | เซินเจิ้น Hongyuan |
| พัดลมเป่าขอบเสีย | 1.5KW | 1 ยูนิต | อู๋ซี |
| การแบก | 1 ชุด | ชม | |
| ส่วนประกอบนิวเมติกส์ | 1 ชุด | ||
| มีดกลมใช้ฟังก์ชั่นการทำความร้อน | 6 คู่ | ||
| ตัวควบคุมที่ตั้งโปรแกรมได้ของ Master PLC | CPU224XP | ซีเมนส์ | |
| หน้าจอสัมผัสสีจริงขนาด 7 นิ้ว | TPC1061Ti | 1 ชิ้น | ปักกิ่ง คุนหลุน ถงซื่อ |
| พร็อกซิมิตีสวิตช์ | 1 ชิ้น | ออมรอนของญี่ปุ่น | |
| อุปกรณ์ไฟฟ้าแรงต่ำ | 1 ชิ้น | ชไนเดอร์ | |
| แหล่งจ่ายไฟสลับโหมด | 1 ชุด | Mingwei ไต้หวัน |
3 คำอธิบายการทำงานของแต่ละส่วน:
1. แผนกลากจูง:
1. ลูกกลิ้งลากขับเคลื่อนด้วยเซอร์โวมอเตอร์ 3.7KW
2. อุปกรณ์รีไซเคิลของเสีย:
ใช้พัดลมเป่าของเสียและวัสดุเหลือใช้ และลูกค้าจะจัดเตรียมกล่องตาข่ายสำหรับเก็บ
3. กลไกการม้วน: (ลูกค้าจะกำหนดปลายด้านซ้ายหรือขวาของผลิตภัณฑ์สำเร็จรูปเมื่อทำการสั่งซื้อ)
1. วัสดุที่ตัดจะพันแยกจากกันโดยใช้แกนบนและล่าง และมีดกรีดจะใช้มีดตรงในการกรีด (6 คู่)
2. เพลาที่คดเคี้ยวบนและล่างแต่ละอันมีเซอร์โวมอเตอร์ 3.7KW หนึ่งตัวพร้อมเพลาขยายแบบนิวเมติกความตึงของขดลวดจะถูกควบคุมโดยอัตโนมัติโดย Siemens PLC ตามเส้นผ่านศูนย์กลางของขดลวดปัจจุบัน ทำให้มั่นใจได้ว่าวัสดุสำเร็จรูปจะเรียบร้อยเมื่อกรีดหลายช่องพื้นผิวปลายคอยล์ทั้งหมดแบนราบ และความเรียบของพื้นผิวแผ่นดิสก์นั้นสามารถเลือกได้อย่างอิสระโดยลูกกลิ้งแรงดันลมและลูกกลิ้งแรงดันด้วยตัวเองสำหรับการตัดสามารถควบคุมความแน่นของชั้นในและชั้นนอกของขดลวดสำเร็จรูปได้ ซึ่งเป็นวิธีการม้วนแบบเกลียวเมื่อเส้นผ่านศูนย์กลางขดลวดเพิ่มขึ้นอย่างต่อเนื่อง Siemens PLC จะควบคุมความเร็วของเซอร์โวมอเตอร์ที่ม้วนโดยอัตโนมัติให้ลดลง
5. อุปกรณ์ปล่อย
การนำโครงสร้างการให้อาหารอัตโนมัติแบบไฮดรอลิคแบบไร้เพลาที่เชื่อมต่อมาใช้
(1) มอเตอร์แก้ไขแอนะล็อก 1 ชุด
(2) รางไกด์ 25 รุ่น 4 ชิ้น
(3) เหล็กคุณภาพสูง 1 คู่ใช้สำหรับซุ้มอนุสรณ์หนา 40 อัน
(4) สวิงอาร์มยก 1 คู่
(5) กระบอกลม 140X63 1 คู่
(6) เบรกปล่อยใช้เบรกลมหนึ่งคู่
ใช้อุปกรณ์ไฟฟ้า
Chint Group ใช้สำหรับเครื่องใช้ไฟฟ้าแรงดันต่ำ, Snyder ใช้สำหรับสวิตช์ปุ่ม, Siemens ใช้สำหรับ PLC และควบคุมระบบปฏิบัติการของเครื่องทั้งหมด

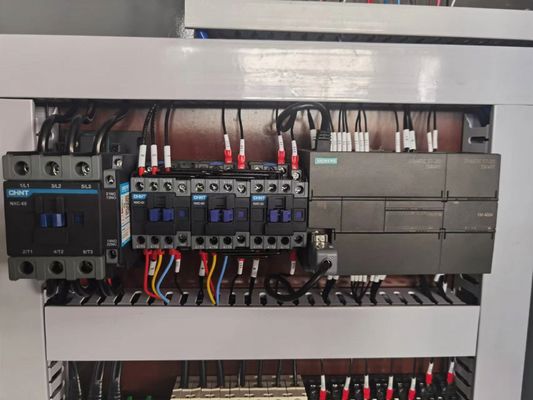

ส่วนควบคุม PLC ใช้ Siemens อุปกรณ์ไฟฟ้าใช้ Chint

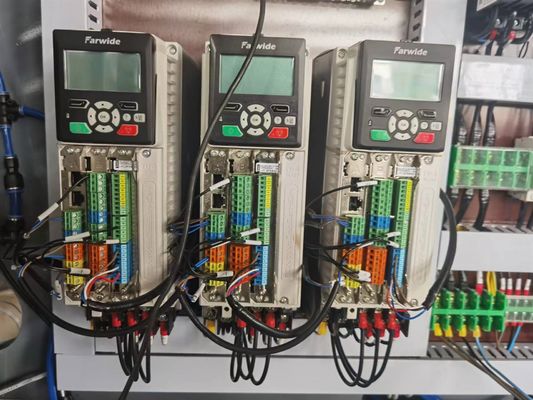

การควบคุมไดรฟ์โดยใช้ไดรฟ์เซินเจิ้น Hongyuan สามตัว

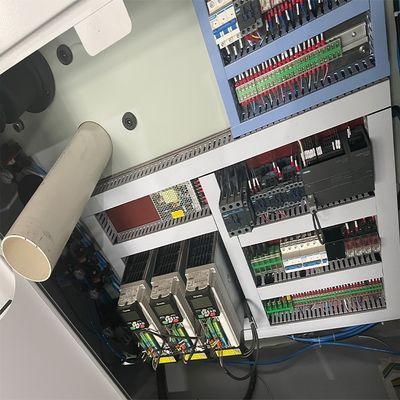

ส่วนกล่องกระจาย

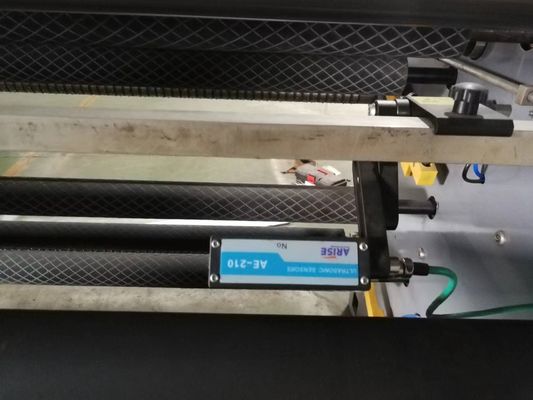

ระบบการแก้ไข
การแก้ไขจำลองโดยใช้ไม้ตี
ส่วนปฏิบัติการ
หน้าจอสัมผัสใช้โหมด 7 นิ้วที่เชื่อมต่อกับคุนหลุน
สวิตช์ใช้สไนเดอร์
การควบคุมแรงดันอากาศถูกควบคุมโดยวาล์วปรับความเที่ยงตรง
5.
รอบการจัดส่ง: ภายใน 35 วันทำการ
