ส่วนเจ้าภาพ
(5) ชั้นวางใช้โครงสร้างแผ่นเหล็กคุณภาพสูง 16 #
1) อุปกรณ์ลาก:
(1) ประเภทโครงสร้าง: ประเภทการบีบอัดแบบพาสซีฟแบบแอคทีฟ
(2) ฐานลากใช้โครงสร้างแบบหล่อ (1 ชุด)
(3) ลูกกลิ้งลากใช้ลูกกลิ้งยาง (ข้อมูลจำเพาะ: 4 ชิ้น) φแปดสิบห้า × 1150 มม.)
(4) วิธีการบีบอัดใช้การควบคุมกระบอกสูบ
(5) ลูกกลิ้งนำเกียร์ใช้ลูกกลิ้งนำอะลูมิเนียม (ข้อมูลจำเพาะ: 3 ชิ้น) φ เจ็ดสิบ × 1150 มม.)
(6) สามารถดึงลูกกลิ้งตัวนำเกียร์ขึ้นและลงเพื่อปรับ
(7) มอเตอร์ใช้มอเตอร์ความถี่ตัวแปรอะซิงโครนัสสามเฟส 1.5KW (1 ชุด)
(8) ตัวแปลงความถี่ใช้ Geetek 1.5kw (1 เครื่อง)
(9) การให้อาหารถูกควบคุมโดยสายพานลำเลียง
(10) กลไกการป้อนทั้งหมดถูกควบคุมอย่างชาญฉลาดโดยเซ็นเซอร์ดิสเพลสเมนต์
2) กลไกการให้อาหาร:
1. ใช้วิธีการกำหนดตำแหน่งการควบคุมเซอร์โวอย่างจริงจัง
2.4.4kw Inviton เซอร์โวมอเตอร์, ไดรเวอร์ (1 ชุด)
3. ระบบควบคุมอุตสาหกรรมทั้งหมดใช้วิธีการขับเคลื่อนระบบควบคุมอุตสาหกรรมแบบดิจิทัล: มอเตอร์หลักขับเคลื่อนตำแหน่งลูกกลิ้งที่ใช้งานอยู่
4. ระบบส่งกำลังใช้สายพานแบบซิงโครนัสและกลไกการส่งผ่านล้อแบบซิงโครนัส
5. ลูกกลิ้งป้อนอาหารใช้โครงสร้างลูกกลิ้งยางเรียบทั้งบนและล่าง
3) อุปกรณ์ตัด:
(1) วิธีการตัด: มีดล่างคงที่, มีดบนที่ใช้งานอยู่
(2) แท่นตัดใช้โครงสร้างหล่อหนัก:
(3) รางนำเชิงเส้น (2 คู่)
(4) กระปุกน้ำมัน (2 ชิ้น)
น้ำมันหล่อลื่นสามารถนำกลับมาใช้ใหม่ได้
(5) มีดบนและล่างทำจากมีดเหล็กสมดุลนำเข้า (2 คู่) พร้อมมีดแถบ
(6) เครื่องมือ (สเปค หนา × กว้าง × ยาว: 15 × แปดสิบ × 1150 มม.)
(7) มีดกลมตัดตามยาวทำจากเหล็กคุณภาพสูง (2 คู่)
(8) วิธีการใช้งาน: ปรับตำแหน่งเครื่องมือด้วยตนเอง
(9) โหมดการส่งกำลังหลัก: ระบบส่งกำลังของมอเตอร์หลักจะจับคู่กับกระปุกเกียร์เพื่อขับเคลื่อนการเชื่อมโยงล้อนอกรีต และก้านสูบจะตอบสนองเพื่อเคลื่อนย้ายเครื่องมือตัด
(10) มอเตอร์หลักใช้มอเตอร์ควบคุมความเร็วความถี่ตัวแปรในเซี่ยงไฮ้ (1.5kw)
(11) ตัวแปลงความถี่ใช้ Geetek (1.5kw 1 หน่วย)
(12) ระบบส่งกำลังใช้กลไกการส่งผ่านล้อแบบซิงโครนัส
(13) ล้อนอกรีต (2 ชุด)
(14) ก้านสูบ (2 ชิ้น)

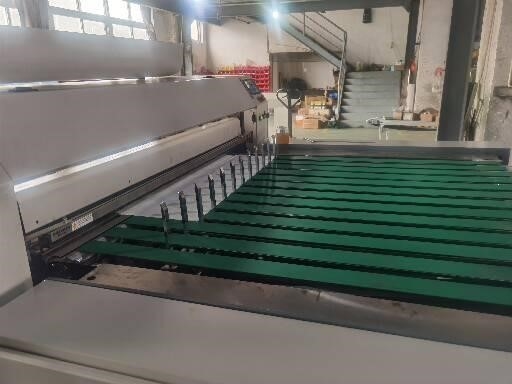

แท่นรับวัสดุใช้ฟังก์ชั่นการป้อนอัตโนมัติของสายพานลำเลียง
(1) จำนวนแผ่นที่เสร็จแล้วควบคุมโดย Panasonic PLC และจำนวนแผ่นที่ตั้งไว้จะถูกส่งไปยังพื้นที่คัดแยกโดยอัตโนมัติเครื่องจะทำงานอัตโนมัติตามปกติ ทำให้ใช้งานง่ายและประหยัดแรงงาน

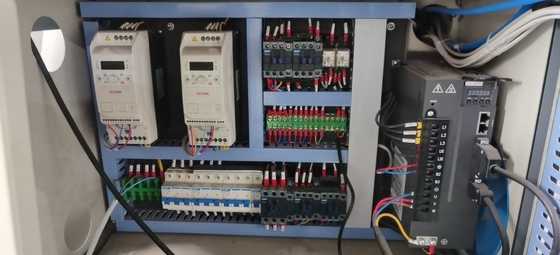

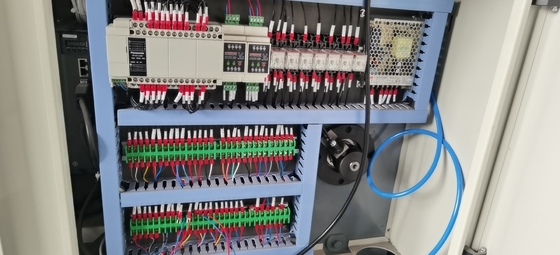

3. ส่วนควบคุมไฟฟ้า: (ส่วนควบคุมและโฮสต์เชื่อมต่อแบบขนาน) เครื่องทั้งหมดใช้ระบบควบคุมอุตสาหกรรม Panasonic PLC และหน้าจอสัมผัสควบคุมโดย Taiwan Weilun
(1) ระบบควบคุมของเครื่องนี้สามารถแบ่งออกเป็นการควบคุมโฮสต์
(2) การควบคุมโฮสต์: รวมถึงการควบคุมมอเตอร์หลัก การควบคุมการลาก การควบคุมการให้อาหาร และการควบคุมการตัด
(3) ติดตั้งเคาน์เตอร์มิเตอร์อิเล็กทรอนิกส์สำหรับนับปิดการเตือน;ฟังก์ชันความยาวคงที่อัตโนมัติ ชี้เข้าและชี้ออก
(4) ส่วนประกอบทางไฟฟ้าข้างต้นได้รับการคัดเลือกจาก Chint;สวิตช์ที่เลือกจากแบรนด์ Schneider
4. สิ่งอำนวยความสะดวกสนับสนุน: (ผู้ใช้รับผิดชอบ)
(1) แหล่งไฟฟ้า: สวิตช์แอร์ 3 เฟส 4 สาย: แรงดันไฟฟ้า 380V/50Hz

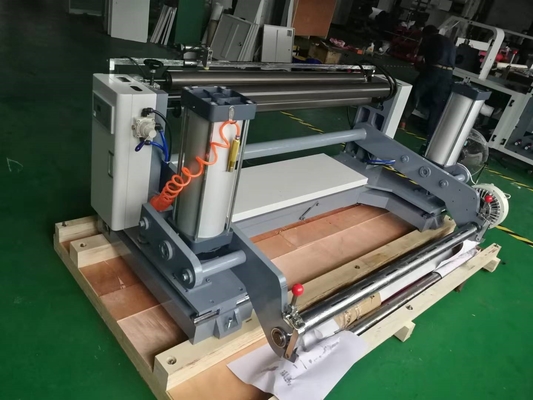

อุปกรณ์ชั้นวางวัสดุ
