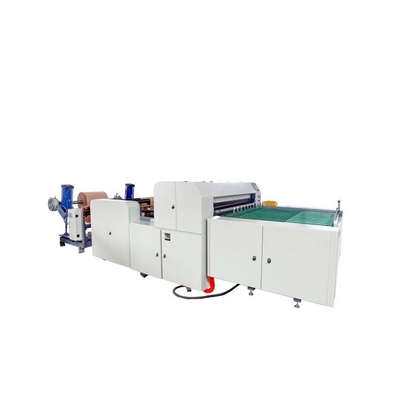

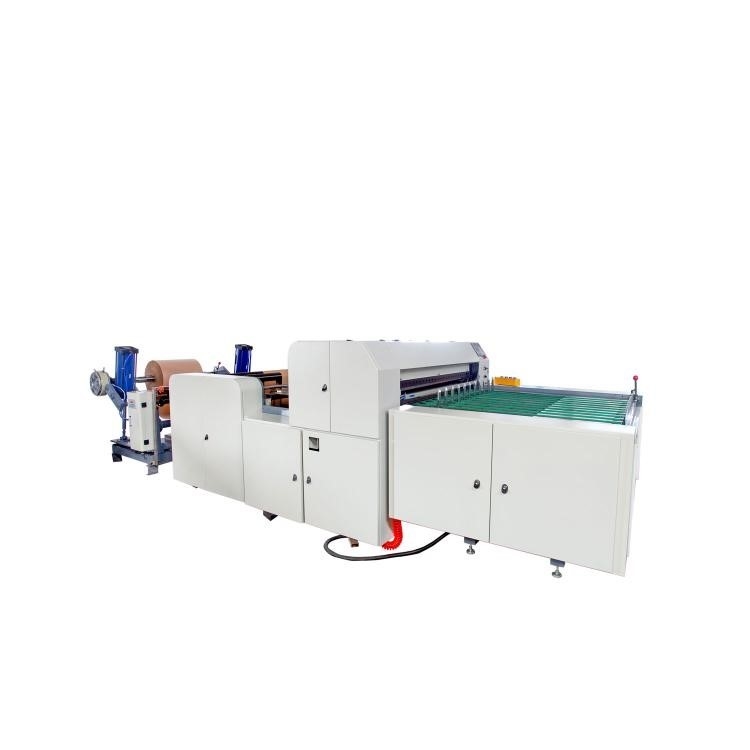

HJ-800 เครื่องตัดแนวขวางและแนวยาวที่มีความแม่นยำสูงด้วยคอมพิวเตอร์
ประสิทธิภาพและลักษณะเฉพาะ:
เครื่องนี้เหมาะสำหรับกระดาษประเภทต่างๆ และอลูมิเนียมฟอยล์เครื่องนี้ใช้การควบคุมเซอร์โวมอเตอร์สำหรับการตัดความยาวคงที่ระบบส่งกำลังใช้การควบคุมจากส่วนกลาง เช่น เซ็นเซอร์นิวแมติกและโฟโตอิเล็กทริกเครื่องจักรนี้ผสมผสานแสง ไฟฟ้า และก๊าซเข้ากับการทำงานที่เรียบง่าย ความแม่นยำในการตัดสูง ความเสถียรทางกล และเสียงรบกวนต่ำ(ตัวเลือกสำหรับการป้อนด้วยลม) การควบคุมความเร็วความถี่ของมอเตอร์ การนับอัตโนมัติ การปิดการเตือนปัจจุบันเป็นอุปกรณ์ที่เหมาะสำหรับการตัดแผ่นขนาดใหญ่คุณภาพสูงในจีน
คุณสมบัติ:
1. การควบคุมความเร็วความถี่ของโฮสต์, ระบบควบคุมหน้าจอสัมผัส Panasonic PLC, การนับอัตโนมัติ, การตั้งค่าความยาวอัตโนมัติ, การปิดการเตือน
2. เฟรมใช้โครงสร้างแผ่นเหล็ก 16 มม. ที่นั่งใบมีดตัดขวางใช้โครงสร้างหล่อหนัก และลูกกลิ้งนำใช้ลูกกลิ้งนำอลูมิเนียมอัลลอยด์การรักษาความสมดุลแบบไดนามิก
3. การลากตำแหน่งไดรฟ์ใช้การควบคุมเพลาขับของระบบเซอร์โว และวิธีการดึงการป้อนคือการลากไดรฟ์เฟืองที่ขับเคลื่อนด้วยมอเตอร์
4. เครื่องนี้เป็นอุปกรณ์ตัดวัสดุแผ่นขนาดใหญ่ตามขวางและตามยาวที่มีความแม่นยำสูง ความเร็วที่รวดเร็ว และการเก็บวัสดุที่ราบรื่น
1 พารามิเตอร์ทางเทคนิคหลัก:
| แบบอย่าง |
เอชเจ-800 |
| ความกว้างของการตัดสูงสุด |
800มม |
| ความยาวตัด |
20-600มม |
| ความเร็วตัด |
5-150 ครั้ง/นาที |
| ความแม่นยำในแนวนอนและแนวตั้ง |
±0.2มม
|
| พลังงานทั้งหมดของแหล่งจ่ายไฟ |
6.5กิโลวัตต์ |
| น้ำหนักเครื่อง |
2000กก |
| ขนาดภายนอก (ยาว × กว้าง × สูง) |
L4500*W2000*H1400 |
2, การกำหนดค่าเครื่อง:
ส่วนเจ้าภาพ
(5) ชั้นวางใช้โครงสร้างแผ่นเหล็กคุณภาพสูง 16 #
1) อุปกรณ์ลาก:
(1) ประเภทโครงสร้าง: ประเภทการบีบอัดแบบพาสซีฟแบบแอคทีฟ
(2) ฐานลากใช้โครงสร้างแบบหล่อ (1 ชุด)
(3) ลูกกลิ้งลากใช้ลูกกลิ้งยาง (ข้อมูลจำเพาะ: 4 ชิ้น) φแปดสิบห้า × 850 มม.)
(4) วิธีการบีบอัดใช้การควบคุมกระบอกสูบ
(5) ลูกกลิ้งนำเกียร์ใช้ลูกกลิ้งนำอะลูมิเนียม (ข้อมูลจำเพาะ: 3 ชิ้น) φ เจ็ดสิบห้า × 850 มม.)
(6) สามารถดึงลูกกลิ้งตัวนำเกียร์ขึ้นและลงเพื่อปรับ
(7) มอเตอร์ใช้มอเตอร์ความถี่ตัวแปรอะซิงโครนัสสามเฟส 1.5KW (1 ชุด)
(8) ตัวแปลงความถี่ใช้ Geetek 1.5kw (1 เครื่อง)
(9) การให้อาหารถูกควบคุมโดยสายพานลำเลียง
(10) กลไกการป้อนทั้งหมดถูกควบคุมอย่างชาญฉลาดโดยเซ็นเซอร์ดิสเพลสเมนต์
2) กลไกการให้อาหาร:
1. ใช้วิธีการกำหนดตำแหน่งการควบคุมเซอร์โวอย่างจริงจัง
2. เซอร์โวมอเตอร์ Inviton 3 กิโลวัตต์, ไดรเวอร์ (1 ชุด)
3. ระบบควบคุมอุตสาหกรรมทั้งหมดใช้วิธีการขับเคลื่อนระบบควบคุมอุตสาหกรรมแบบดิจิทัล: มอเตอร์หลักขับเคลื่อนตำแหน่งลูกกลิ้งที่ใช้งานอยู่
4. ระบบส่งกำลังใช้สายพานแบบซิงโครนัสและกลไกการส่งผ่านล้อแบบซิงโครนัส
5. ลูกกลิ้งป้อนอาหารใช้โครงสร้างลูกกลิ้งยางเรียบทั้งบนและล่าง
3) อุปกรณ์ตัด:
(1) วิธีการตัด: มีดล่างคงที่, มีดบนที่ใช้งานอยู่
(2) แท่นตัดใช้โครงสร้างหล่อหนัก:
(3) รางนำเชิงเส้น (2 คู่)
(4) กระปุกน้ำมัน (2 ชิ้น)
น้ำมันหล่อลื่นสามารถนำกลับมาใช้ใหม่ได้
(5) มีดบนและล่างทำจากมีดเหล็กสมดุลนำเข้า (2 คู่) พร้อมมีดแถบ
(6) เครื่องมือ (สเปค หนา × กว้าง × ยาว: 15 × แปดสิบ × 850 มม.)
(7) มีดกลมตัดตามยาวทำจากเหล็กคุณภาพสูง (2 คู่)
(8) วิธีการใช้งาน: ปรับตำแหน่งเครื่องมือด้วยตนเอง
(9) โหมดการส่งกำลังหลัก: ระบบส่งกำลังของมอเตอร์หลักจะจับคู่กับกระปุกเกียร์เพื่อขับเคลื่อนการเชื่อมโยงล้อนอกรีต และก้านสูบจะตอบสนองเพื่อเคลื่อนย้ายเครื่องมือตัด
(10) มอเตอร์หลักใช้มอเตอร์ควบคุมความเร็วความถี่ตัวแปรในเซี่ยงไฮ้ (1.5kw)
(11) ตัวแปลงความถี่ใช้ Geetek (1.5kw 1 หน่วย)
(12) ระบบส่งกำลังใช้กลไกการส่งผ่านล้อแบบซิงโครนัส
(13) ล้อนอกรีต (2 ชุด)
(14) ก้านสูบ (2 ชิ้น)
แท่นรับวัสดุใช้ฟังก์ชั่นการป้อนอัตโนมัติของสายพานลำเลียง
(1) จำนวนแผ่นที่เสร็จแล้วควบคุมโดย Panasonic PLC และจำนวนแผ่นที่ตั้งไว้จะถูกส่งไปยังพื้นที่คัดแยกโดยอัตโนมัติเครื่องจะทำงานอัตโนมัติตามปกติ ทำให้ใช้งานง่ายและประหยัดแรงงาน

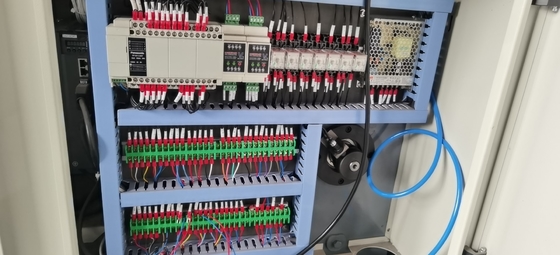

3. ส่วนควบคุมไฟฟ้า: (ส่วนควบคุมและโฮสต์เชื่อมต่อแบบขนาน) เครื่องทั้งหมดใช้ระบบควบคุมอุตสาหกรรม Panasonic PLC และหน้าจอสัมผัสควบคุมโดย Taiwan Weilun
(1) ระบบควบคุมของเครื่องนี้สามารถแบ่งออกเป็นการควบคุมโฮสต์
(2) การควบคุมโฮสต์: รวมถึงการควบคุมมอเตอร์หลัก การควบคุมการลาก การควบคุมการให้อาหาร และการควบคุมการตัด
(3) ติดตั้งเคาน์เตอร์มิเตอร์อิเล็กทรอนิกส์สำหรับนับปิดการเตือน;ฟังก์ชันความยาวคงที่อัตโนมัติ ชี้เข้าและชี้ออก
(4) ส่วนประกอบทางไฟฟ้าข้างต้นได้รับการคัดเลือกจาก Chint;สวิตช์ที่เลือกจากแบรนด์ Schneider
4. สิ่งอำนวยความสะดวกสนับสนุน: (ผู้ใช้รับผิดชอบ)
(1) แหล่งไฟฟ้า: สวิตช์แอร์ 3 เฟส 4 สาย: แรงดันไฟฟ้า 380V/50Hz

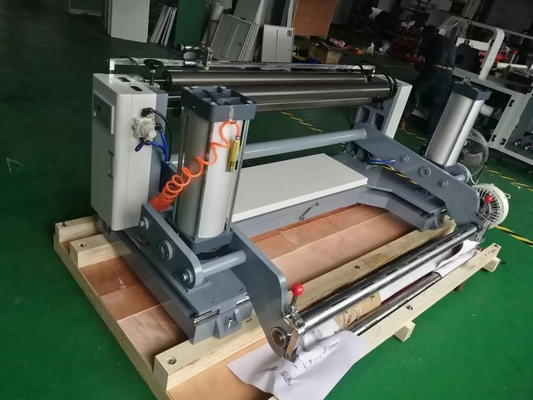

อุปกรณ์ชั้นวางวัสดุ
การใช้แร็คปล่อยเพลา
ทรงกระบอก;160*300 2ชิ้น
รางนำ;2 ชุดสำหรับแต่ละ 20 * 280-20 * 420
สัตยาบัน;การนำชุดการแก้ไขค่าเบี่ยงเบนจำลองมาใช้
อนุภาคแม่เหล็ก10กก.1ชิ้น

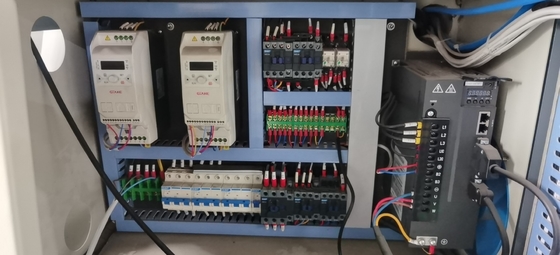

กล่องกระจาย;ตัวแปลงความถี่ใช้ Geely Tech 1.5kw สองชุด
ไดรเวอร์เซอร์โวใช้ชุดเซินเจิ้น Yingweiteng 3kw 1 ชุด
Chint ใช้เป็นอุปกรณ์แรงดันต่ำและ Omron ใช้เป็นรีเลย์
PLC ใช้ Panasonic จากประเทศญี่ปุ่น
แหล่งจ่ายไฟแบบสวิตชิ่งใช้ Mingwei ของไต้หวัน
อุปกรณ์ระบายวัสดุการแก้ไขอัตโนมัติหนึ่งชุด การแก้ไขตาแมวหนึ่งชุด
เซอร์โวเบรก 10 กก. จำนวน 1 ตัว
กระบอก160*300=2ตัว
เพลาเป่าลม รุ่น 800 ขนาด 3 นิ้ว 1 ชิ้น

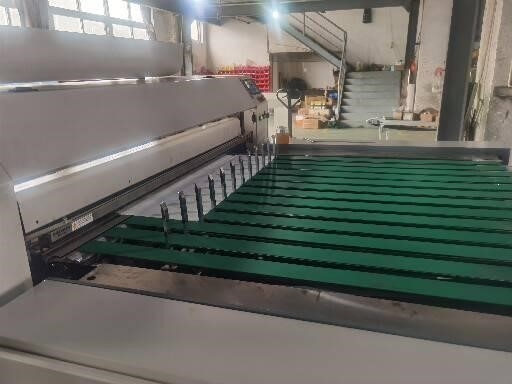

แท่นรับวัสดุการนับและป้อนอัตโนมัติ วัสดุจะถูกส่งไปยังพื้นที่คัดแยกผ่านสายพานลำเลียง
| ชื่อ |
ปริมาณ |
หมายเหตุ |
| ประแจปากตาย 10-12 |
1 ชุด |
|
| ประแจปลายเปิด |
1 ชุด |
|
| ปืนฉีดน้ำมัน 1 ชิ้น |
1 ชิ้น |
|
| ปุ่มเลขฐานสิบหก |
1 ชุด |
|
| ไขควงปากแบน |
1 ชุด |
|
| ไขควงแฉก |
1 ชุด |
|
| ประแจสองหัว |
1 ชุด |
ข้อมูลจำเพาะสิบสอง×สิบสี่ |
| ประแจสองหัว |
1 ชุด |
สิบสี่×สิบสี่ ข้อมูลจำเพาะ |
| ประแจสองหัว |
1 ชุด |
ข้อกำหนด 22 × 24 |
| วางแผ่นแนวนอน |
6 |
|
| คู่มือการใช้ |
1 เล่ม |
|
| ใบกลม |
6 ชิ้น |
|
