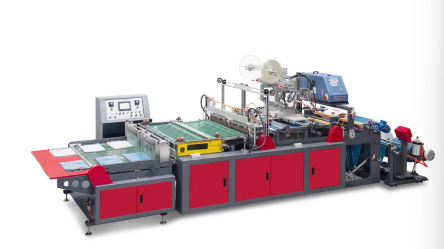

ความเร็วสูง pe pp opp bopp เครื่องทำถุงด่วนแบบ Double Channel

本机用于印刷或非印刷的聚乙烯(PE)塑料薄膜的热切边封制袋,整机配有电脑自动定长,自动色标跟踪,自动断胶,缺料自动停机,自动张力,一出二自动理料等功能(整)机3项专利).是目前尤为理想和先进的快递袋生产设备.

เครื่องนี้ใช้สำหรับการปิดผนึกขอบตัดด้วยความร้อนและการทำถุงฟิล์มพลาสติกโพลีเอทิลีน (PE) แบบพิมพ์หรือไม่พิมพ์ เครื่องทั้งหมดมีการตั้งค่าความยาวอัตโนมัติด้วยคอมพิวเตอร์ การติดตามรหัสสีอัตโนมัติ การแตกของกาวอัตโนมัติ การปิดระบบการขาดแคลนวัสดุอัตโนมัติ ความตึงอัตโนมัติ และฟังก์ชันคัดแยกวัสดุอัตโนมัติ 1 ใน 2 รายการ (สิทธิบัตร 3 ฉบับสำหรับทั้งเครื่อง) ปัจจุบันเป็นอุปกรณ์ในอุดมคติและทันสมัยสำหรับการผลิตถุงด่วน

1: ת膜(磁粉张力)双三角架ฟิล์ม (ผงแม่เหล็กแรงตึง) ขาตั้งกล้องคู่ USD6750.00

ת膜(伺服张力)双三角架 ฟิล์ม (เซอร์โวตึง) ขาตั้งกล้องคู่ USD 14000.00

2; 桶膜电机张力系统 ระบบปรับความตึงมอเตอร์ฟิล์มบาร์เรล USD2,700.00

3: 打孔器组件 ส่วนประกอบเครื่องมือเจาะ USD290.00

最大制袋成品长度(厘米cm)

สูงสุด ความยาวกระเป๋าสำเร็จรูป (ซม.)

最大制袋成品宽度(厘米cm)

สูงสุด ความกว้างกระเป๋าสำเร็จรูป (ซม.)

卷膜最大放卷直径(厘米cm)

สูงสุด เส้นผ่านศูนย์กลางม้วนฟิล์ม (ซม.)

离型膜最大放卷直径(厘米cm)

สูงสุด ปล่อยฟิล์มม้วน Dia (ซม.)

生产速度(米/分钟)

ความเร็วในการผลิต (ม./นาที)

70米/分钟(速度快慢取决于:同时生产不同的材料,不同的袋子,不同规格)

70 ม./นาที (ขึ้นอยู่กับข้อกำหนดการผลิต ประเภทถุง ข้อกำหนด)

(20-320ชิ้น/นาที)x2

机器重量(千克kg)

น้ำหนักเครื่อง (กก.)

外形尺寸 (毫米 มม.)

ขนาด (มม.)

总功率(千瓦kw)

กำลังไฟฟ้าทั้งหมด (KW)

①气缸抬料, 卷膜最大放卷直径可达750mm, 无需人工抬料, 确保节省用时和省力

การยกกระบอกสูบ เส้นผ่านศูนย์กลางการคลี่คลายสูงสุดของม้วนฟิล์มสามารถเข้าถึงได้ถึง 750 มม. โดยไม่จำเป็นต้องยกแบบแมนนวล ช่วยให้ประหยัดเวลาและความพยายาม

②自动纠偏控制系统,搭配U型超声波传感器不抖动易调节精准定位.支持追线,追边,对中三种工作方式,智能检测传感参数,精度高,反应敏捷,误差更เล็ก

ระบบควบคุมการแก้ไขอัตโนมัติพร้อมเซ็นเซอร์อัลตราโซนิกรูปตัว U ไม่สั่นไหวและปรับได้ง่ายเพื่อการวางตำแหน่งที่แม่นยำ รองรับโหมดการทำงานสามโหมด: การติดตามเส้น, การติดตามขอบ และการจัดตำแหน่ง โดยจะตรวจจับพารามิเตอร์ของเซ็นเซอร์อย่างชาญฉลาดด้วยความแม่นยำสูง การตอบสนองที่คล่องตัว และข้อผิดพลาดที่น้อยลง

③断料,无料自动停机AB方式(A触碰式停机,B计算卷径式停机)

ตัดวัสดุ ไม่มีโหมด AB ปิดอัตโนมัติของวัสดุ (ปิดระบบสัมผัส ปิดระบบเส้นผ่าศูนย์กลางม้วนคำนวณ B)

④张力控制方式为磁粉制动器系统,采用耐热性能优质的磁粉,温升低,输出转矩稳定,响应速度快,运转平稳,振动小,噪音低,可高频率工作

วิธีการควบคุมความตึงคือระบบเบรกผงแม่เหล็กซึ่งใช้ผงแม่เหล็กทนความร้อนคุณภาพสูงที่มีอุณหภูมิที่เพิ่มขึ้นต่ำ แรงบิดเอาท์พุตที่เสถียร ความเร็วตอบสนองที่รวดเร็ว การทำงานที่ราบรื่น การสั่นสะเทือนต่ำ สัญญาณรบกวนต่ำ และสามารถทำงานที่ความถี่สูงได้

选装项2:桶膜磁粉张力改电机张力系统:主要是为了确保薄膜能以合适的速度和张力进行释放.从速度方เลดี้来讲,通过变频器可以改变电机的转速.列如,当制袋速度加快时,放料电机转速也相应提高以此来匹配制袋节奏.在张力控制上,会有张力传感器来检测薄膜张力,如果张力过大,控制系统会降低电机转速.比如,当材料出现卡顿导致张力突然增大时,控制系统收到张力传感器的信号,就会立刻调整放料电机的转速,放置薄膜被拉断,确保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致

ตัวเลือกที่ 2: ระบบปรับความตึงของผงแม่เหล็กแบบฟิล์มบาร์เรล: ส่วนใหญ่เพื่อให้แน่ใจว่าฟิล์มจะถูกปล่อยออกมาด้วยความเร็วและความตึงเครียดที่เหมาะสม ในแง่ของความเร็ว สามารถเปลี่ยนความเร็วของมอเตอร์ได้โดยใช้ตัวแปลงความถี่ ตัวอย่างเช่น เมื่อความเร็วในการทำถุงเพิ่มขึ้น ความเร็วของมอเตอร์ป้อนอาหารก็จะเพิ่มขึ้นตามไปด้วยเพื่อให้ตรงกับจังหวะการทำถุง ในการควบคุมความตึงนั้นจะมีเซ็นเซอร์ความตึงเพื่อตรวจจับความตึงของฟิล์ม หากแรงดึงสูงเกินไประบบควบคุมจะลดความเร็วของมอเตอร์ลง ตัวอย่างเช่น เมื่อวัสดุติดและทำให้เกิดแรงดึงเพิ่มขึ้นอย่างกะทันหัน ระบบควบคุมจะรับสัญญาณจากเซ็นเซอร์แรงดึงและปรับความเร็วของมอเตอร์คายประจุเพื่อแยกฟิล์มออกทันที ทำให้มั่นใจได้ว่าความเร็วและความตึงของการลำเลียงของวัสดุแต่ละชั้นสามารถประสานกันและสม่ำเสมอเมื่อปล่อยวัสดุหลายชั้น

1.ระบบเบรกผงแม่เหล็ก

⑤选装项1:ฝา膜(磁粉张力)三角机(用于制作文膜对折,三角折边机采用电机控制双层储料摆臂,使得薄膜有更多的储存空间,走料相对平稳)

⑤ ตัวเลือกที่ 1: เครื่องสามเหลี่ยมฟิล์ม (แรงตึงของผงแม่เหล็ก) (ใช้สำหรับการพับฟิล์ม เครื่องพับสามเหลี่ยมใช้แขนแกว่งจัดเก็บสองชั้นที่ควบคุมด้วยมอเตอร์เพื่อให้พื้นที่จัดเก็บมากขึ้นสำหรับฟิล์มและให้แน่ใจว่าการป้อนค่อนข้างราบรื่น)

选装项1:选装项1:本膜(伺服张力)三角机(主要是为了精准的控制薄膜的释放,伺服电机根据预设的参数和指令来驱动放料轴,使薄膜能以稳定的速度和张力放出,比如,当制袋机需要以一定的速度制作袋子时,伺服控制系统会柑橘制袋速度,袋子尺寸等因素计算出放料的速度,然后驱动电机安装这个速度运转,同时,他还能对放料的张力进行实时监控和调整.如果张力过大,可能会导致薄膜拉伸变形甚至断裂.张力过小,薄膜可能会松弛,印象制袋精度和印刷色标准确度.确保在多层材料放料时,每层材料的输送速度和张力都能达到协调一致)

ตัวเลือกที่ 1: ตัวเลือกที่ 1: เครื่องสามเหลี่ยมฟิล์ม (แรงตึงของเซอร์โว) (ส่วนใหญ่สำหรับการควบคุมการปล่อยฟิล์มอย่างแม่นยำ เซอร์โวมอเตอร์จะขับเคลื่อนเพลาปล่อยตามพารามิเตอร์และคำแนะนำที่ตั้งไว้ล่วงหน้า เพื่อให้สามารถปล่อยฟิล์มด้วยความเร็วและความตึงที่มั่นคง ตัวอย่างเช่น เมื่อเครื่องทำถุงจำเป็นต้องทำถุงด้วยความเร็วที่กำหนด ระบบควบคุมเซอร์โวจะคำนวณความเร็วในการปล่อยตามปัจจัยต่างๆ เช่น ความเร็วในการทำถุงส้มและขนาดถุง จากนั้นขับเคลื่อนมอเตอร์เพื่อติดตั้งและทำงานด้วยความเร็วนี้ ในเวลาเดียวกัน ก็ยังสามารถ ตรวจสอบและปรับความตึงของการคายประจุแบบเรียลไทม์ หากแรงดึงสูงเกินไป อาจทำให้ฟิล์มยืด เสียรูป หรือแตกหักได้ หากแรงดึงต่ำเกินไป ฟิล์มอาจผ่อนคลาย ซึ่งส่งผลต่อความแม่นยำของการทำถุงและมาตรฐานสีการพิมพ์

ตัวเลือกที่ 1: เครื่องสามเหลี่ยมฟิล์ม

①电脑系统采用PLC,后送料模拟量同步控制,四伺服电机系统控制,电机性能卓越,稳定易用,高速响应,使得卷膜过料无拉伸

ระบบคอมพิวเตอร์ใช้ PLC การควบคุมปริมาณอะนาล็อกการจัดส่งวัสดุแบบซิงโครนัส และการควบคุมระบบเซอร์โวมอเตอร์สี่ตัว ประสิทธิภาพของมอเตอร์เป็นเลิศ เสถียร ใช้งานง่าย และตอบสนองด้วยความเร็วสูงทำให้ฟิล์มไหลผ่านโดยไม่ยืดตัว

บมจ.:

②色标跟踪,卷膜正反的印刷均可跟踪,简易的设定方式,高识别,高反应,丢标自动停机

การติดตามรหัสสี การพิมพ์ทั้งสองด้านของฟิล์มม้วนสามารถติดตามได้ ด้วยวิธีการตั้งค่าที่เรียบง่าย การจดจำสูง การตอบสนองสูง และการปิดเครื่องอัตโนมัติเมื่อฉลากสูญหาย

③全自动电脑同步离型膜断胶控制系统,离型膜无料自动停机系统,专利技术(高速稳定,断胶干净整洁无拉胶)离型膜最大放卷直径可达440มม.

ระบบควบคุมการแตกหักของฟิล์มปล่อยซิงโครนัสคอมพิวเตอร์อัตโนมัติ ระบบปิดอัตโนมัติสำหรับการปล่อยฟิล์มโดยไม่ใช้วัสดุ เทคโนโลยีที่จดสิทธิบัตร (ความเสถียรความเร็วสูง การแตกหักที่สะอาดและเรียบร้อยโดยไม่ต้องดึงกาว) เส้นผ่านศูนย์กลางสูงสุดของการคลายฟิล์มที่ปล่อยออกมาสามารถเข้าถึง 440 มม.

ระบบควบคุมการตัดกาวฟิล์มป้องกันจารบีที่ซิงโครไนซ์ด้วยคอมพิวเตอร์อัตโนมัติเต็มรูปแบบ

④成品袋量处采用断胶上胶式,热熔胶断胶机,配备高品质热熔胶机和反抽式喷枪头,进口电磁阀.使得喷胶断胶均匀,干净无拉丝

เมื่อเปิดถุงเสร็จแล้วจะมีกาวชนิดหัก, เครื่องทำลายกาวร้อนละลาย, เครื่องกาวร้อนละลายคุณภาพสูง, หัวปืนสเปรย์ดูดกลับ และวาล์วโซลินอยด์นำเข้า ทำให้กาวสเปรย์แตกตัวสม่ำเสมอ สะอาด และไม่ต้องใช้ลวดใดๆ

⑤热切刀采用合金材质,不易变形,不易粘料等优势.智能式加热管温度控制系统使得袋口烫合牢固,平整,温度可调整范围:1-440⁰ค

มีดตัดร้อนทำจากวัสดุโลหะผสมซึ่งมีข้อดีคือไม่เสียรูปง่ายและไม่เกาะติดกับวัสดุง่าย ระบบควบคุมอุณหภูมิท่อทำความร้อนอัจฉริยะช่วยให้มั่นใจได้ว่าช่องเปิดถุงจะถูกกดอย่างแน่นหนาและราบรื่น และสามารถปรับอุณหภูมิได้ในช่วง 1-4400C

⑥热切刀刀座增加双气缸,停机自动升至最高点,停机状态下不易烤化袋口

ที่วางมีดตัดแบบร้อนมาพร้อมกับกระบอกสูบคู่ ซึ่งจะยกขึ้นสู่จุดสูงสุดโดยอัตโนมัติเมื่อหยุด ทำให้โอกาสที่ถุงจะเปิดจะร้อนมากเกินไปในระหว่างการปิดเครื่องน้อยลง

⑦胶辊均有耐高温,耐磨等特点

ลูกกลิ้งยางมีลักษณะเช่นทนต่ออุณหภูมิสูงและทนต่อการสึกหรอ

⑧选装项3:打孔器采用进口钢料,高速耐用,新型叉齿模具针头,最高可达250次/分钟

ตัวเลือกที่ 3: หมัดทำจากวัสดุเหล็กนำเข้าซึ่งมีความเร็วสูงและทนทาน เข็มแม่พิมพ์ฟันส้อมใหม่สามารถเข้าถึงได้ถึง 250 ครั้งต่อนาที

ลูกกลิ้งยางมีลักษณะเช่นทนต่ออุณหภูมิสูงและทนต่อการสึกหรอ

①设备出料采用自动传送台一出二方式,电脑自动计数,任意定长及可设定任意数报警

อุปกรณ์นี้ใช้สายพานลำเลียงอัตโนมัติที่มีหนึ่งเอาต์พุตและสองเอาต์พุต และคอมพิวเตอร์จะนับโดยอัตโนมัติ นาฬิกาปลุกสามารถตั้งค่าความยาวและตัวเลขเท่าใดก็ได้

②静电消除,采用大功率静电消除器,性能稳定,输出可靠,功率恒定,可长时间工作输出,工作时无火花.使得成品袋子能整齐,平稳的送出

การกำจัดไฟฟ้าสถิตโดยใช้เครื่องกำจัดไฟฟ้าสถิตกำลังสูง ประสิทธิภาพที่มั่นคง เอาต์พุตที่เชื่อถือได้ กำลังไฟคงที่ สามารถทำงานได้เป็นเวลานานโดยไม่มีประกายไฟระหว่างการทำงาน ช่วยให้ถุงสำเร็จรูปสามารถส่งออกได้อย่างเรียบร้อยและราบรื่น

③送料皮带,采用光滑PU工业皮带,耐高温,不拉长,防静电,不易沾料

สายพานป้อนอาหารทำจากสายพานอุตสาหกรรม PU ผิวเรียบ ทนทานต่ออุณหภูมิสูง ไม่ยืด ป้องกันไฟฟ้าสถิต และไม่ติดกับวัสดุง่าย

序号

เลขที่

名称

รายการ

数量

จำนวน

产地

ต้นทาง

无料自动停机装置

อุปกรณ์หยุดอัตโนมัติ

自研

มีการพัฒนาตนเอง

U型超声波传感器

เซ็นเซอร์อัลตราโซนิกรูปตัวยู

中国·广东

กวางตุ้ง, จีน

磁粉(5กก.)

ผงแม่เหล็ก

中国·浙江

เจ้อเจียงประเทศจีน

张力控制器

ตัวควบคุมความตึงเครียด

自研

มีการพัฒนาตนเอง

伺服电机(3.0kw)

เซอร์โวมอเตอร์

4台

4 ชุด

中国·江苏

เจียงซู, เจ้อเจียง

驱动器(3.0kw)

ขับ

4台

4 ชุด

中国·江苏

เจียงซู, เจ้อเจียง

电脑PLC控制器

คอนโทรลเลอร์พีแอลซี

中国·江苏

เจียงซู, เจ้อเจียง

液晶显示屏

จอแอลซีดี

中国·台湾

ไต้หวัน,จีน

三相电机

มอเตอร์ 3 เฟส

中国·浙江

เจ้อเจียงประเทศจีน

热熔胶机

เครื่องกาวร้อนละลาย

中国·广东

กวางตุ้ง, จีน

变频器

ตัวแปลงความถี่

中华·山东

มณฑลซานตงประเทศจีน

减速箱电机

มอเตอร์เกียร์

中国·浙江

เจ้อเจียงประเทศจีน

同步电机

มอเตอร์ซิงโครนัส

中国·浙江

เจ้อเจียงประเทศจีน

交流电机

มอเตอร์กระแสสลับ (0.75kw)

中国·安徽

มณฑลอานฮุยประเทศจีน

全自动电脑同步张力离型膜涂胶控制系统.专利技术(高速,稳定,涂胶平整)

ระบบควบคุมการติดกาวฟิล์มจาระบีที่ทนต่อแรงตึงแบบซิงโครไนซ์ด้วยคอมพิวเตอร์อัตโนมัติเต็มรูปแบบ (เทคโนโลยีที่จดสิทธิบัตร) (การเคลือบกาวความเร็วสูงเสถียรและเรียบเนียน)

2套 2 ชุด

自研

มีการพัฒนาตนเอง

喷胶枪头+电磁阀

หัวฉีดกาว + โซลินอยด์วาล์ว

中国·广东

กวางตุ้ง, จีน

自动双上料纠偏机

ระบบแก้ไขการให้อาหารอัตโนมัติ

自研

มีการพัฒนาตนเอง

光电跟踪器

เครื่องติดตามโฟโตอิเล็กทริค

中国·浙江

เจ้อเจียงประเทศจีน

气涨轴,铁块轴

เพลาอากาศ เพลาเหล็กบล็อก

自研

มีการพัฒนาตนเอง

输送皮带

สายพานลำเลียง

中华·上海

เซี่ยงไฮ้ประเทศจีน

合金刀(不易粘,不变形)

มีดโลหะผสม (ไม่ติดหรือเสียรูปง่าย)

自研

มีการพัฒนาตนเอง

断胶装置(离型膜自动停机)

อุปกรณ์ตัดกาว (อุปกรณ์หยุดฟิล์มป้องกันจาระบีอัตโนมัติ)

自研

มีการพัฒนาตนเอง

固态温度控制(1-440C°)

การควบคุมอุณหภูมิโซลิดสเตต (1-440C°)

中国·浙江

เจ้อเจียงประเทศจีน

静电消除总成

ชุดเครื่องกำจัดไฟฟ้าสถิต

中国·广东

กวางตุ้ง, จีน

胶辊

ลูกกลิ้งยาง

自研

มีการพัฒนาตนเอง

理料输送机(一出二)

สายพานลำเลียงขนถ่ายวัสดุ (หนึ่งในสอง)

自研

มีการพัฒนาตนเอง

机身结构12mm钢板(激光切割)

โครงสร้างตัวถัง แผ่นเหล็ก 12 มม. (ตัดด้วยเลเซอร์)

自研

มีการพัฒนาตนเอง
