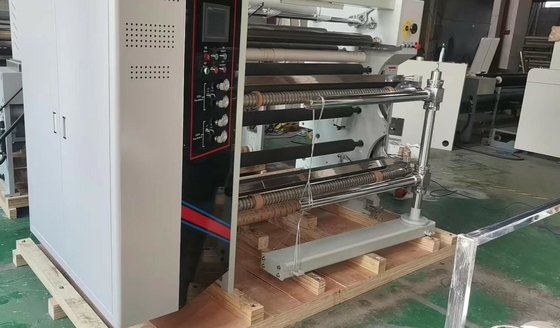

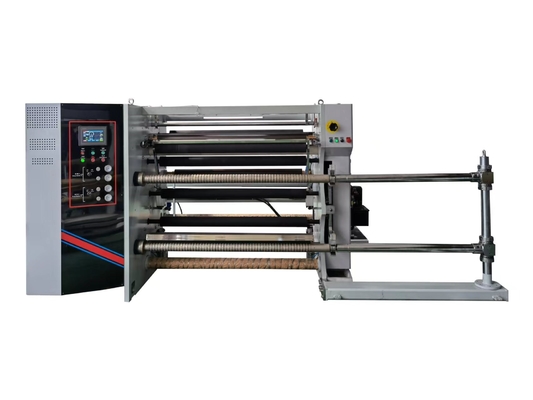

HJ-C2000-III Slitting Rewinder พร้อมส่วนประกอบ PLC สำหรับเส้นผ่านศูนย์กลาง 600 มม. และความเร็ว 450 ม./นาที

ภาพใหญ่ : HJ-C2000-III Slitting Rewinder พร้อมส่วนประกอบ PLC สำหรับเส้นผ่านศูนย์กลาง 600 มม. และความเร็ว 450 ม./นาที

รายละเอียดสินค้า:

สถานที่กำเนิด:	เครื่องจักร Wenzhou Ruian Haijing
ชื่อแบรนด์:	HJ
ได้รับการรับรอง:	Ce
หมายเลขรุ่น:	HJ-2000C

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 หอคอย
ราคา:	70000dollars
รายละเอียดการบรรจุ:	บรรจุภัณฑ์คอนเทนเนอร์
เวลาการส่งมอบ:	สี่สัปดาห์
เงื่อนไขการชำระเงิน:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต:	1หอ/30วัน

ติดต่อ

HJ-C2000-III Slitting Rewinder พร้อมส่วนประกอบ PLC สำหรับเส้นผ่านศูนย์กลาง 600 มม. และความเร็ว 450 ม./นาที

ลักษณะ

ประเภทวัสดุ:	PBAT/PLA/ST、PBAT/PLA/MD、PE/ST、LDPE、LLDPE、วัสดุรีด	ความหนาของวัสดุ:	0.012-0.5 มม. (เมมเบรน)
ความกว้างสูงสุดของวัตถุดิบ:	2000มม	ความกว้างของพื้นผิวม้วน:	2050มม
ความกว้างของการตัด:	100-2000มม	แกนม้วนท่อ:	หลอดกระดาษ 3" ใช้สลิป 2 อันจาก Duluo
เส้นผ่านศูนย์กลางสูงสุดของขดลวด:	600มม	ความเร็วสูงสุด:	450เมตร/นาที
ความเร็วในการตัด:	10-450 เมตร/นาที	พลังงานทั้งหมดของแหล่งจ่ายไฟ:	24KW
น้ำหนักรวม:	5000กก	ขนาดโดยรวม:	ยาว 2280 กว้าง 3890 สูง 1920 มม
แสงสูง:	Slitting Rewinder พร้อม PLC , Slitting Rewinder Machine 600mm , 450m / Min Speed Slitting Rewinder

HJ-C2000- III เครื่องตัดแรงตึงอัตโนมัติสามเซอร์โว

1 ตัวบ่งชี้พารามิเตอร์:

1. ประเภทวัสดุ: PBAT/PLA/ST, PBAT/PLA/MD, PE/ST, LDPE, LLDPE, วัสดุรีด

2. ความหนาของวัสดุ: 0.012-0.5 มม. (ฟิล์ม)

3. ความกว้างสูงสุดของวัตถุดิบ: 2000 มม

4. ความกว้างของผิวม้วน: 2050 มม

5. ความกว้างของการตัด: 100-200 มม

6. แกนม้วนท่อ: ท่อกระดาษ 3" ใช้เพลาเป่าลม Duluo 2 อัน

7. เส้นผ่านศูนย์กลางสูงสุดของขดลวด: 600 มม

8. ความเร็วสูงสุด: 450 เมตร/นาที

9. ความเร็วในการตัด: 10-450 เมตร/นาที

10. แหล่งจ่ายไฟทั้งหมด: 24KW

11. น้ำหนักรวม: ประมาณ 5,000KG

12. ขนาดโดยรวม: ยาว 2280 กว้าง 3890 และสูง 1920 มม.

การกำหนดค่าการสำรองข้อมูล:

ชื่อชิ้นส่วน	ข้อมูลจำเพาะและรุ่น	ตัวเลข	ยี่ห้อ
45#โครงเหล็ก	แผ่นผนังหนา 40 มม	1 คู่
เพลาสลิป 3 นิ้ว	ชุบหลัว	2 ชิ้น
คันลากหลัก	φ100*2050มม	1ชิ้นส่วน
ลูกกลิ้งยางโพลียูรีเทนหลัก	φ100*2050มม	7ชิ้นส่วน
ลูกกลิ้งนำทางอลูมินาแบบแข็ง	Φ90*2050มม	6 ชิ้น
เซอร์โวที่คดเคี้ยว	7.5KW	2ชุด	นวัตกรรม
เซอร์โวแรงฉุด	7.5KW	1ชุด	นวัตกรรม
ขับ	7.5กิโลวัตต์	3หน่วย	นวัตกรรม
พัดลมเป่าขอบเสีย	1.5KW	1หน่วย	อู๋ซี
การแบก		1ชุด	ชม
ส่วนประกอบนิวเมติก		1ชุด	ภายในประเทศ
ตัดโดยใช้มีดตรง		6 คู่	ใบมีดเหล็กทังสเตนนำเข้า
วาล์วปรับสัดส่วนอิเล็กทรอนิกส์		1 ชิ้น	บตท. ประเทศญี่ปุ่น
ตัวควบคุมที่ตั้งโปรแกรมได้ของ Master PLC	CPU224XP	1 ชิ้น	ซีเมนส์

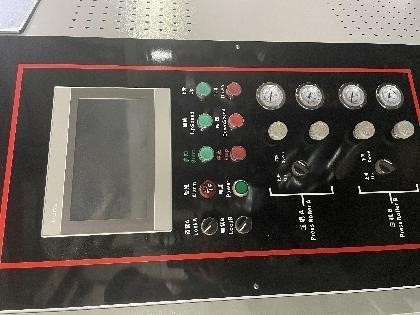

หน้าจอสัมผัสสีจริงขนาด 10 นิ้ว	TPC1061Ti	1 ชิ้น	ซีเมนส์
สวิตช์ความใกล้ชิด		1 ชิ้น	ออมรอนของญี่ปุ่น
อุปกรณ์ไฟฟ้าแรงต่ำ		1 ชุด	ชไนเดอร์
สลับแหล่งจ่ายไฟ	S100-24	1 ชิ้น	หมายถึงดี

3 คำอธิบายการทำงานของแต่ละส่วน:

1. แผนกลากจูง:

1. ลูกกลิ้งลากขับเคลื่อนด้วยเซอร์โวมอเตอร์ 7.5KW

2. อุปกรณ์รีไซเคิลของเสีย:

ใช้พัดลมเป่าของเสียและวัสดุเหลือใช้ และลูกค้าจะจัดเตรียมกล่องตาข่ายสำหรับเก็บ

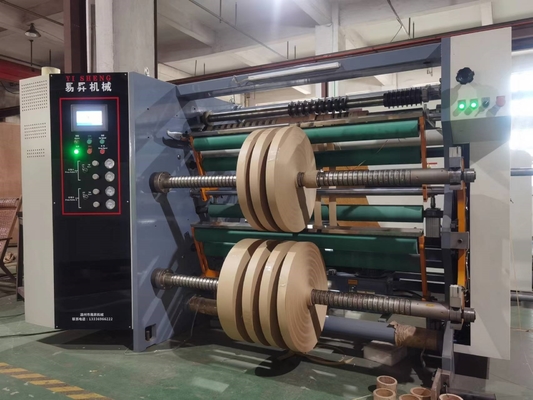

3. กลไกการม้วน: (ลูกค้าจะกำหนดปลายด้านซ้ายหรือขวาของผลิตภัณฑ์สำเร็จรูปเมื่อทำการสั่งซื้อ)

1. วัสดุที่ตัดจะพันแยกจากกันโดยใช้แกนบนและล่าง และมีดกรีดใช้มีดวงกลมสำหรับกรีด (6 คู่)

2. เพลาที่คดเคี้ยวด้านบนและด้านล่างแต่ละอันมีเซอร์โวมอเตอร์ 7.5KW หนึ่งตัวพร้อมเพลาขยายแบบนิวเมติกความตึงของขดลวดจะถูกควบคุมโดยอัตโนมัติโดย Siemens PLC ตามเส้นผ่านศูนย์กลางของขดลวดปัจจุบัน ทำให้มั่นใจได้ว่าวัสดุสำเร็จรูปจะเรียบร้อยเมื่อกรีดหลายช่องพื้นผิวปลายคอยล์ทั้งหมดแบนราบ และความเรียบของพื้นผิวแผ่นดิสก์นั้นสามารถเลือกได้อย่างอิสระโดยลูกกลิ้งแรงดันลมและลูกกลิ้งแรงดันด้วยตัวเองสำหรับการตัดสามารถควบคุมความแน่นของชั้นในและชั้นนอกของขดลวดสำเร็จรูปได้ ซึ่งเป็นวิธีการม้วนแบบเกลียวเมื่อเส้นผ่านศูนย์กลางขดลวดเพิ่มขึ้นอย่างต่อเนื่อง PLC จะควบคุมความเร็วของเซอร์โวมอเตอร์ที่ม้วนโดยอัตโนมัติให้ลดลง

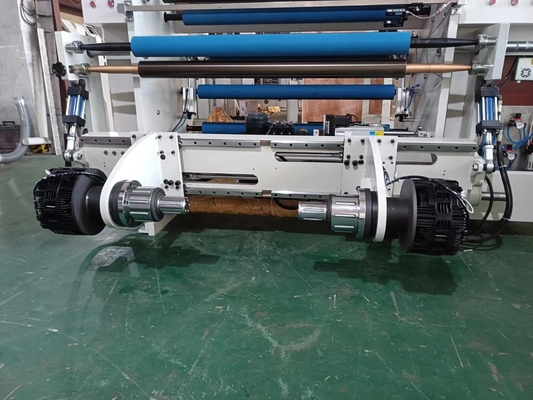

5. อุปกรณ์ปล่อย

การนำโครงสร้างการให้อาหารอัตโนมัติแบบไฮดรอลิคแบบไร้เพลาที่เชื่อมต่อมาใช้

(1) มอเตอร์แก้ไขการจำลอง BST ของเยอรมัน 1 ชุด

(2) รางไกด์ 25 รุ่น 4 ชิ้น

(3) เหล็กคุณภาพสูง 1 คู่ใช้สำหรับซุ้มอนุสรณ์หนา 40 อัน

(4) สวิงอาร์มยก 1 คู่

(5) กระบอกลม 140X63 1 คู่

(6) เบรกปล่อยใช้เบรกลมหนึ่งคู่

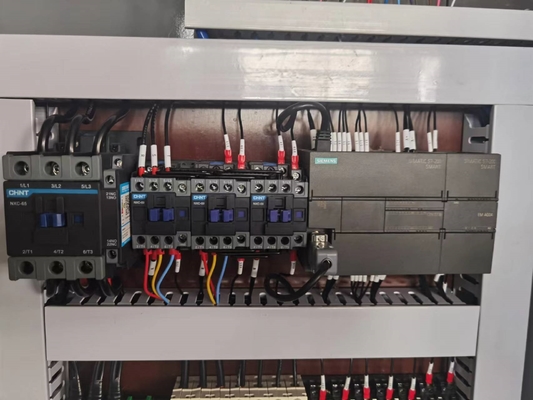

ใช้อุปกรณ์ไฟฟ้า

Chint Group ใช้เป็นอุปกรณ์แรงดันต่ำ, Snyder ใช้เป็นสวิตช์ปุ่ม, Siemens ใช้เป็น PLC เพื่อควบคุมระบบปฏิบัติการของเครื่องจักรทั้งหมด

4 ตำแหน่งชิ้นส่วนเครื่องจักร
