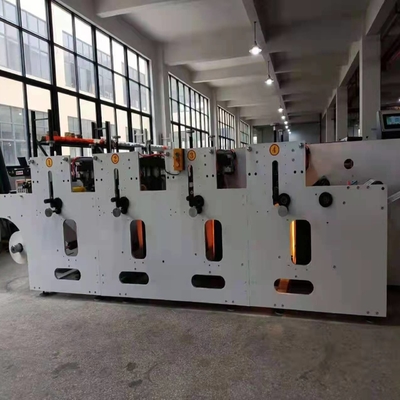

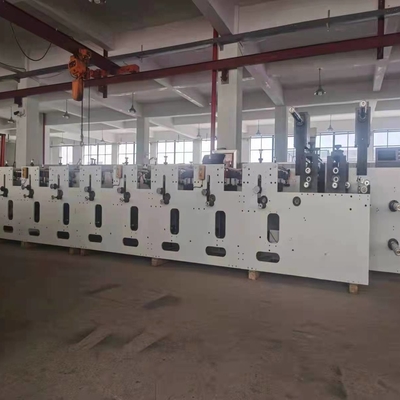

YT 6-1400 เครื่องพิมพ์เฟล็กโซความเร็วสูงพร้อมการลงทะเบียนสีอัตโนมัติด้วยคอมพิวเตอร์, 100-1200 มม. พิมพ์เฟล็กโซแบบไม่ทอ

เครื่องพิมพ์เฟล็กโซรุ่น HJ 6-1400 สำหรับม้วนกระดาษคราฟท์หรือผ้าไม่ทอ

ม้วนฟิล์ม ม้วนฟิล์มพลาสติก







ประการแรก ลักษณะของคุณสมบัติ:



1. จากการปล่อยไปยังการรับระยะทางสั้น ๆ



2. มีดโกนพิเศษที่พัฒนาขึ้นเองจะชดเชยหมึกที่บินด้วยความเร็วสูงและลดการระเหยของตัวทำละลายในอากาศ



3. ความยาวการพิมพ์ซ้ำ 300-950 มม. เพื่อเติมช่องว่างของเครื่องพิมพ์เฟล็กโซแบบเรียงซ้อนที่มีความยาวการพิมพ์ไม่เพียงพอ



4. ใช้ระบบการลงทะเบียนสีอัตโนมัติของคอมพิวเตอร์ เลื่อนการชดเชยการติดตามอัตโนมัติ การลงทะเบียนสีที่ถูกต้อง และการพิมพ์ที่เสถียร



5. วัสดุการพิมพ์: OPP: 20~70μm BOPP: 20~60μm PE: 35~100μm NY: 20~50μm PET: 20~60μm CPP: 20~60μm กระดาษ: 20~300g/m2 สติกเกอร์และวัสดุอื่นๆ

6. รอบของกระบวนการทำเพลทนั้นสั้นและต้นทุนต่ำระยะเวลาของกระบอกกราเวียร์หลากสีคือ 5 ถึง 10 วัน และพิมพ์เพลทเฟล็กโซกราฟีใช้เวลา 5 ชั่วโมงรุ่นเฟล็กโซกราฟีขึ้นอยู่กับพื้นที่พิมพ์และมีราคาถูกกว่ากระบอกกราเวียร์มาก



7. การแก้ไขก่อนกด, หลังกดลมแรง + การออกแบบการทำให้แห้งด้วยอินฟราเรด, เครื่องเป่าลมเสริมความเย็นหลีกเลี่ยงรอยเปื้อนที่เกิดได้ง่ายเมื่อหมึกแห้งไม่ดี



8. ส่วนการพิมพ์ถูกขับเคลื่อนโดยรางนำทางเชิงเส้นที่มีความแข็งแรงสูง และรุ่นล่วงหน้าและถอยหลังขับเคลื่อนด้วยบอลสกรูเชิงเส้น + เซอร์โวมอเตอร์ซิงโครนัสแม่เหล็กถาวร



9.1-6 สีสามารถปรับแต่งตามความต้องการความกว้าง 1000MM



10. กระบวนการ 1 การปล่อย, 2 ความตึงคงที่อัตโนมัติ, 3 เครื่องขูด, 4 หน่วยการพิมพ์, สีคอมพิวเตอร์, 5 การดึง, 6 ความตึงคงที่อัตโนมัติ, 7 ศูนย์รับขึ้นและลง





พารามิเตอร์ทางเทคนิค



1. แบบพิมพ์ : เฟล็กโซ

2. พื้นผิวการพิมพ์: กระดาษฟิล์มไม่ทอ

3. ความเร็วในการพิมพ์: 10m / min-120m / min

4. ความเร็วเชิงกล: 10m / min-150m / min

5. ความกว้างสูงสุดของพื้นผิว: 1440 มม

6. ความกว้างการพิมพ์: 100-1200mm

7. เส้นรอบวงการพิมพ์: 300-950 มม

8. ความหนาของแผ่น: 1.7 มม. (แจ้งให้ทราบล่วงหน้าเป็นพิเศษ)

9. ข้อกำหนดลูกกลิ้ง Anilox: Φ106*1440*6

10. ข้อกำหนดลูกกลิ้งนำอลูมิเนียม: Φ100 * 1440 Φ70 * 1440

11. ลูกกลิ้งพิมพ์ด้านล่าง: Φ160 * 1440

12. เส้นผ่านศูนย์กลางสูงสุดของการคลี่คลาย: Φ1200มม

13. เส้นผ่านศูนย์กลางการม้วนสูงสุด Φ1200 มม

14. อุณหภูมิสูงสุดของเตาอบขนาดใหญ่: 80 °C

15. เส้นผ่านศูนย์กลางแกนของพื้นผิว: 74 มม

16. กำลังรวมของเครื่องทั้งหมด: กำลังมอเตอร์ 15+7.5kW, กำลังความร้อนไฟฟ้า 48KW

17. แหล่งความร้อนในการอบแห้ง: เครื่องทำความร้อนไฟฟ้า

18.น้ำหนักเครื่อง : ประมาณ 15 ต

19. ขนาด : 12800(ยาว) x 2400 (กว้าง) x 1150(สูง)มม.

20. สีตัวเครื่อง : เทาเข้ม + ขาว (แจ้งล่วงหน้าเป็นกรณีพิเศษ)





ประการที่สอง การกำหนดค่าเครื่อง:

อุปกรณ์คลี่คลาย:



1) อุปกรณ์คลายเกลียวกึ่งอัตโนมัติ: การป้อนอัตโนมัติด้วยลม

2) เส้นผ่านศูนย์กลางสูงสุดของการคลาย: Φ1,000 มม

3) ข้อกำหนดเพลาพอง: 3”

4) จำนวนเพลาเงินเฟ้อ: 2

5) ช่วงการควบคุมความตึง: 0-100 กก. / ความกว้างเต็ม

6) ผงแม่เหล็ก: 10KG, การควบคุมแรงดึงอัตโนมัติ

7) อุปกรณ์ตรวจจับแรงตึงอัตโนมัติ

8) ระบบแก้ไขสัญญาณอนาล็อก 1 ชุด





2. หน่วยการพิมพ์



1) โหมดขับเคลื่อน: ไดรฟ์มอเตอร์เกียร์, ไดรฟ์สายพานแบบซิงโครนัส

2) เพลาแผ่นพิมพ์:

(1) การลงทะเบียนสีตามยาว: ไดรฟ์เซอร์โวมอเตอร์แม่เหล็กถาวร (คำสั่งดำเนินการระบบสีอัตโนมัติของคอมพิวเตอร์ Kosai)

(2) สีแนวนอน: มอเตอร์ไดรฟ์ (ดำเนินการด้วยตนเอง)

3) องค์ประกอบโดยรวม: ม้วนจาน, มีดโกน, ถาดหมึก, ลูกกลิ้ง anilox,

4) Scraper: ใช้ Scraper ทางเดียว 4 ชุดเพื่ออำนวยความสะดวกในการติดตั้ง วัสดุของมีดโกนทำจากโปรไฟล์อลูมิเนียมอัลลอยด์ที่มีความแข็งแรงสูง ซึ่งสะดวกและรวดเร็วในการโหลด ขนถ่าย และทำความสะอาด



4. อุปกรณ์อบแห้ง:



1) แต่ละกลุ่มสีมีลมแรง + การอบแห้งด้วยเตาอบอินฟราเรด: พร้อมชุดทำความเย็นและการบ่มหลังการพิมพ์

2) การพิมพ์โดยรวมจะแห้งก่อนแล้วจึงระบายความร้อนเตาอบอุ่นด้วยไฟฟ้าและพัดลมควบคุมอย่างชาญฉลาด และควบคุมอุณหภูมิภายในเตาอบได้



5. อุปกรณ์ม้วน



1) วิธีการม้วน: ม้วนแกนกลางขึ้นและลง

2) วิธีการติดตั้งแกนกระดาษ: การขยายเพลาขยาย 2

3) ข้อกำหนดเพลาพอง: 3”

4) มอเตอร์ไขลาน: 7.5KW 1 ชุด

5) การควบคุมความตึง: การควบคุมความตึงอัตโนมัติอย่างเต็มที่

6) ช่วงแรงดึงที่คดเคี้ยว: 5-10KG / ความกว้างเต็ม

7) เส้นผ่านศูนย์กลางขดลวดเดี่ยว: สูงสุด Φ1000mm.



ประการที่สาม สิ่งอำนวยความสะดวกสนับสนุน (ผู้ใช้มีความรับผิดชอบ)



1. แหล่งจ่ายไฟ: 3 เฟส * 380V * 50HZ ระบบสายตะวันตกสามเฟส

2, เครื่องอัดอากาศ: 2KW (1 ชุด)





รายการไฟฟ้า



หมวดหมู่ผลิตภัณฑ์ทางเทคนิคที่สำคัญ ข้อสังเกต



กำลังเครื่อง

เครื่องหลัก 15+7.5KW 380V Shanghai รวม 1 เครื่อง

เครื่องทำความร้อน 6KW/กลุ่ม โฮมเมด 6 กลุ่ม

แหล่งลม 100WX4

เครื่องใช้ไฟฟ้าชไนเดอร์

มอเตอร์ลูกกลิ้งหมึก 120W 220V AC ไต้หวัน รวม 6groups

กำลังไฟทั้งหมดประมาณ 50KW

การตรวจจับการตรวจจับแรงกด การควบคุมความตึงอัตโนมัติเต็มรูปแบบ

เบรกผงแม่เหล็ก: Ryan Haitai แรงบิด: 100 Nm

ปล่อยวาล์วปรับแรงดันแรงดึงที่มีความแม่นยำ



กลุ่มสี

ตัวควบคุมอุณหภูมิจะควบคุมอุณหภูมิเตาอบให้คงที่

การควบคุมการหน่วงเวลาของลูกกลิ้งหมึกและลูกกลิ้งตาข่ายเพื่อให้ได้ความต้องการที่สมเหตุสมผลมากขึ้นสำหรับการทำให้เป็นเนื้อเดียวกัน

โมดูลบมจ

ศูนย์คดเคี้ยว

PLC ประเทศญี่ปุ่น มิตซูบิชิ

เซอร์โวมอเตอร์แบบแม่เหล็กถาวรรุ่นโปรเกรสซีฟ 16

การให้อาหารอัตโนมัติด้วยลม

จำลองการแก้ไข Coase บริษัท คอมพิวเตอร์ ระบบสีอัตโนมัติ Cosei

เซอร์โวมอเตอร์แม่เหล็กถาวรสี6

ลูกกลิ้ง Anilox ติดเซรามิกเป็นตัวเลือก 6

ทัชสกรีน 12 นิ้ว ไต้หวัน weinew
