รายละเอียดสินค้า:
|
| ชื่อ: | ไม่จำเป็นต้องเปลี่ยนกระบอกพิมพ์ FLEXO SERVO PRINTING MACHINE การออกแบบใหม่ | พิมพ์ความยาว: | 300-2000มม |
|---|---|---|---|
| พื้นที่พิมพ์: | ขนาดเดียว | ||
| เน้น: | เครื่องพิมพ์เฟล็กโซเซอร์โว การออกแบบใหม่,เครื่องพิมพ์ความเร็วสูง,เครื่องพิมพ์เฟล็กโซไม่มีการเปลี่ยนแปลงกระบอกพิมพ์ |
||

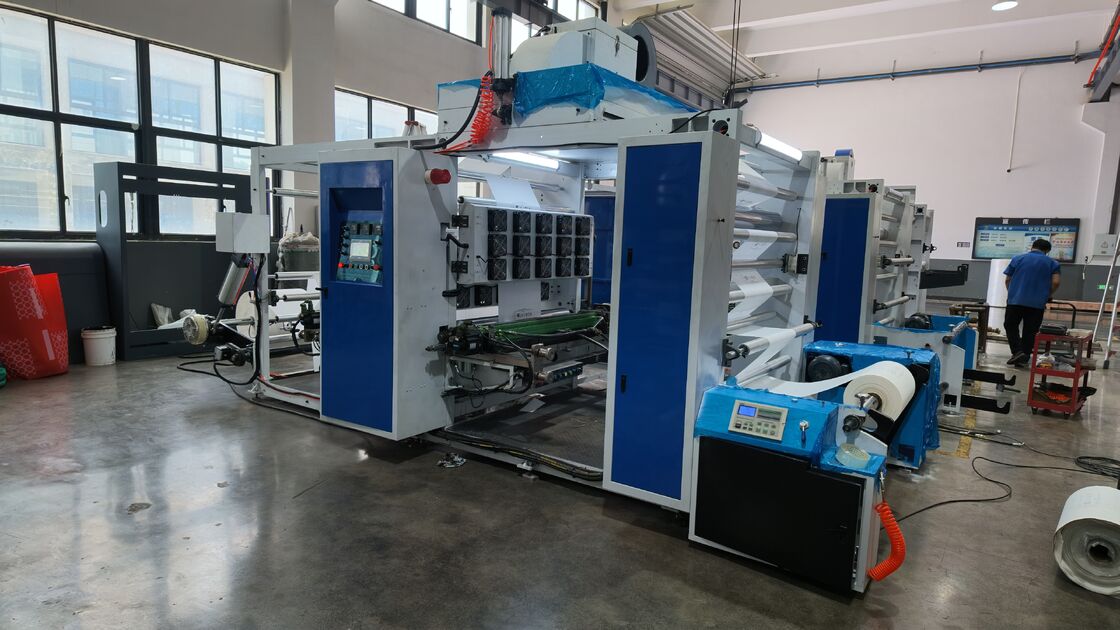

เครื่องพิมพ์เฟล็กโซเซอร์โวการออกแบบใหม่
3C 1200 เครื่องพิมพ์เฟล็กโซ
![]()
การตั้งค่าแต่ละครั้งต้องสื่อสารกับบริษัทเพื่อบันทึกเครื่องหมายและสะดวกในการตรวจสอบรายละเอียดในภายหลัง โปรดอย่าส่งให้บุคคลภายนอกบริษัทของคุณ เพื่อป้องกันการรั่วไหลของข้อมูลและส่งผลกระทบต่อประสิทธิภาพการทำงานร่วมกันของบุคคลที่สาม ขอบคุณสำหรับความไว้วางใจ!
พารามิเตอร์หลัก
| เซอร์โวมอเตอร์ | พารามิเตอร์ |
|
สีการพิมพ์:
|
3 สี |
|
ความกว้างวัสดุสูงสุด:
|
1250 มม. |
|
ความกว้างการพิมพ์สูงสุด:
|
1200 มม. |
|
ความยาวการพิมพ์:
|
ตัวอย่างลูกค้า |
|
ความยาวถุงสูงสุด
|
3000 มม. |
|
ลูกกลิ้งอนิล็อก
|
ลูกกลิ้งอนิล็อกเซรามิก |
|
เซอร์โวมอเตอร์ขับตรง
|
เซอร์โวมอเตอร์ |
|
ไดรฟ์ลูกกลิ้งอนิล็อก
|
เซอร์โวมอเตอร์ |
|
ไดรฟ์ลูกกลิ้งล่าง
|
เซอร์โวมอเตอร์ |
|
ความเร็วเชิงกลสูงสุด
|
120 ม./นาที |
|
ความเร็วในการพิมพ์
|
25~100 ม./นาที |
|
ช่วงเส้นผ่านศูนย์กลางม้วนวัสดุ
|
≤1000 มม. |
| เพลาลม | φ76 มม. * 2 |
| กำลังรวมของเครื่องจักร | 42 กิโลวัตต์ |
| โครงเครื่องจักรหลัก | ความหนาเหล็กหล่อ 75 มม. |
| ความแม่นยำของเฟือง | เกรด 5 |
| หมายเหตุ | |
| ปริมาณลูกกลิ้งพิมพ์ / ลูกกลิ้งอนิล็อก | 3 ชิ้น |
| เส้นรอบวงลูกกลิ้งพิมพ์ | การออกแบบของลูกค้า |
| LPI ลูกกลิ้งอนิล็อก | 300 LPI (ปรับแต่งได้) |
| ความหนาแผ่นเรซิน |
ไม่จำกัด (ลูกกลิ้งพิมพ์และลูกกลิ้งล่างไม่มีการส่งกำลังด้วยเฟือง)
|
| กำลังไฟฟ้า |
ค่าเริ่มต้น 380V 3P 50Hz (ลูกค้าสามารถระบุได้) 380V 3P 50Hz (ลูกค้าสามารถขออย่างอื่นได้) |
5500 มม. × 1400 มม. × 3000 มม.
น้ำหนักเครื่องจักร:ประมาณ 5000 กก.
1. ส่วนประกอบหลักของเครื่องจักร
| ส่วนคลายม้วนการควบคุมแรงตึง | ||
| ผงแม่เหล็ก 5 กก. | วิธีการป้อน | |
| การป้อนและล็อคด้วยลม | ส่วนดึง | |
|
การดึงวัสดุ
|
||
|
การดึงหลังการพิมพ์
|
ส่วนการพิมพ์
|
|
|
ชุดการพิมพ์
|
||
|
ลูกกลิ้งอนิล็อกเซรามิกพร้อมใบปาดคู่
|
ไดรฟ์ลูกกลิ้งพิมพ์ | |
|
เซอร์โวมอเตอร์ขับตรง
|
คลัตช์ลูกกลิ้งพิมพ์
|
|
|
เซอร์โวมอเตอร์ขับตรง
|
คลัตช์ลูกกลิ้งพิมพ์
|
|
|
กระบอกไฮดรอลิก
|
แรงดันการพิมพ์
|
|
|
กระบอกไฮดรอลิก
|
แรงดันการพิมพ์
|
|
|
กระบอกไฮดรอลิก
|
แรงดันการพิมพ์
|
|
|
กระบอกไฮดรอลิก
|
แรงดันการพิมพ์ | |
|
การปรับด้วยตนเอง
|
ส่วนอบแห้ง
|
|
|
การปรับด้วยตนเอง
|
ส่วนอบแห้ง
|
|
|
วิธีการอบแห้ง การทำความร้อนด้วยไฟฟ้า
|
||
|
เตาอบหลัก
|
ท่อทำความร้อน: 1 ชิ้น + พัดลม 4 ชุด
|
|
|
ส่วนสำรองของการอบแห้ง
|
เตาอบพิมพ์ย้อนกลับ ส่วนกรอเก็บ
|
|
|
การควบคุมแรงตึง
|
มอเตอร์ + ผงแม่เหล็ก
|
|
|
วิธีการตัด
|
||
|
ลม
|
ส่วนมอเตอร์
|
|
|
เซอร์โวลูกกลิ้งพิมพ์
|
7.5 กิโลวัตต์ * 3 | |
|
กำลังขับซิงโครนัส
|
||
|
5.5 กิโลวัตต์
|
กำลังขับลูกกลิ้งอนิล็อก | |
|
1.8 กิโลวัตต์ * 3
|
มอเตอร์กรอเก็บ | |
|
2.2 กิโลวัตต์
|
2. รายการอุปกรณ์เสริมหลัก | |
| ชื่อ | ยี่ห้อ | |
คุณสมบัติ
| เซอร์โวมอเตอร์ | แบรนด์ชั้นนำในประเทศ | เทคโนโลยี Inovance |
|
หน้าจอสัมผัส PLC แบรนด์ชั้นนำในประเทศจีน |
เทคโนโลยี Inovance อินเวอร์เตอร์ แบรนด์ชั้นนำในประเทศจีน
|
|
|
เทคโนโลยี Inovance มอเตอร์หมึก |
Schneider, ฝรั่งเศส แบรนด์ชั้นนำในประเทศจีน แบรนด์ชั้นนำในประเทศจีน
|
|
|
สวิตช์ไฟ |
Schneider, ฝรั่งเศส แบรนด์ชั้นนำในประเทศจีน แบรนด์ชั้นนำในประเทศจีน
|
|
|
Shanghai Yuncheng |
แบรนด์ชั้นนำในประเทศจีน Wenzhou Chuangbo |
|
|
EPC |
ส่วนประกอบนิวเมติก | |
|
แบรนด์ชั้นนำในประเทศจีน Chongqing Enruis |
ส่วนประกอบนิวเมติก
|
|
|
Airtac ไต้หวัน
|
แบรนด์ชั้นนำในประเทศจีน Harbin |
|
|
3. รูปภาพผลิตภัณฑ์จริง
|
ชุดการพิมพ์ ลูกกลิ้งอนิล็อกเซรามิกพร้อมใบปาดหมึกแบบปิด |
|
|
ส่วนล็อคไฮดรอลิกของชุดการพิมพ์
|
เตาอบ
|
|
|
การปรับ EPC เครื่องกรอเก็บ แผงควบคุม |
ส่วนเครื่องกรอเก็บ |
|
|
|
|
